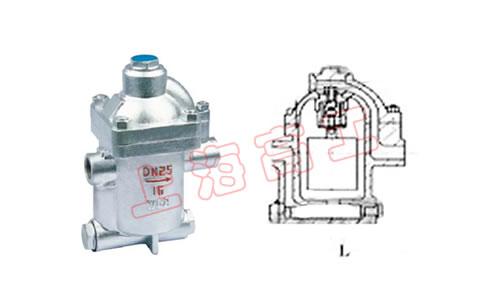

CS15H ER105 鐘形浮子（倒吊桶）式蒸汽疏水閥
特點與性能
1、與杠桿機構結合可制成高壓閥。
2、蔽口形的浮于抗水擊，吊桶上級沒有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）
3、汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于封狀態，有效阻止蒸汽泄漏。
4、背壓率高90%
5、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
6、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
7、對凝結水的發生量適應性強，即可間歇排放，又可連續排放。
雙閥座差壓機械和SCCV關閉方式
SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久，尚凝結水量增大時，吊桶失去壓力浮力使得機械反向密封而產生壓差，主閥開戶而獲得大排量，使用汽設備迅速啟動，最大限度地發揮出機器的熱效率。
主要外型及連接尺寸
| 產品型號 | 公稱通徑 DN |
連接方式 | 使用壓力范圍 （ Mpa) |
最高允許 溫度℃ |
閥體材質 | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||
| ER15H | 15-15 | 內螺紋 ZG1/2"～11/2" |
0.01～0.3～0.7 | 350 | WCB | 200 | 135 | 120 | 125 |
| 32-50 | 內螺紋 ZG1/4"～2" |
0.01～0.5～1.6 | 350 | WCB | 205 | 140 | 160 | 140 | |
| ER45H | 15-20 | 法蘭 | 0.01～0.3～0.7 | 350 | WCB | 260 | 135 | 120 | 125 |
| 25 | 法蘭 | 0.01～0.5～1.2 | 350 | WCB | 270 | 135 | 120 | 125 | |
| 32-40 | 法蘭 | 0.05～0.7～1.6 | 350 | WCB | 310 | 140 | 160 | 140 | |
| 50 | 法蘭 | 0.05～0.7～1.6 | 350 | WCB | 315 | 140 | 160 | 140 | |
| SER25 | 15-50 | 承接焊 | 0.05～2.5～4.5～6.5 | 350 | WCB | 300 | 210 | 180 | 345 |
| 15-50 | 法蘭 | 0.05～2.5～4.5～6.5 | 350 | WCB | 380 | 210 | 180 | 345 | |
結構圖
溫馨提示：“CS15H ER105 鐘形浮子（倒吊桶）式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
