T47H-16C 浮球式蒸汽疏水調節閥
T47H-16C或Q浮球式疏水調節閥(引進前蘇聯原型號T47H-16C浮球式調節閥)適用于電站、化工、制藥、造紙等行業具有加熱器的工業部門，用于除氧汽水箱水位的調節，有效控制加熱器中的水量多少的必須設備。
結構特點及工作原理
1、此閥外形尺寸較大，適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
2、該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降113毫米后，閥門全關，冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化，從而使閥門達到只能排放空氣和水及高溫冷凝水，而阻止蒸汽泄漏的優越性。
3、本閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作，從而驅動下部的啟閉裝置，開啟和關閉，實現排水阻氣的功能。
主要外形尺寸與連接尺寸
| 產品型號 | 公稱通徑 | 主要外形尺寸 | 連接尺寸 | |||||||||||||||
| 長 | 寬 |
高 |
L1 | L2 | M | A-D | D1 | D2 | b | z-φd | DN | B-D | D1 | D2 | b | z-φd | ||
| T41H-16C | 40 | 460 | 540 | 964 | 160 | 240 | 385 | 145 | 110 | 85 | 18 | 4×18 | 40 | 145 | 110 | 85 | 18 | 4×18 |
| 50 | 160 | 125 | 100 | 20 | 4×18 | |||||||||||||
| 80 | 195 | 160 | 135 | 22 | 4×18 | |||||||||||||
| 100 | 215 | 180 | 155 | 25 | 8×18 | |||||||||||||
| 150 | 470 | 560 | 980 | 280 | 240 | 210 | 30 | 8×23 | ||||||||||

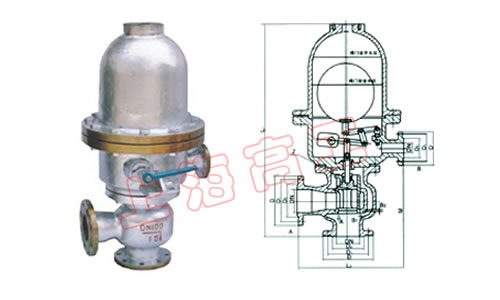

結構圖
溫馨提示：“T47H-16C 浮球式蒸汽疏水調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
