J45F46 襯里截止閥
本閥的啟閉是靠旋轉手輪，使閥桿作軸向運動時，帶動閥瓣升降而達到的。當手輪順時針方向旋轉時閥瓣下降。將通路截?cái)唷?br />
閥體內腔表面以及閥蓋、閥瓣、和閥桿等零件與介質接觸部分的表面，均襯有聚全氟乙丙烯塑料。故具有最佳的耐腐蝕性能。適用于多種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀交替、酸堿交替、多種有機濃劑和其它強蝕性介質。
FEP(F46)、PCTFE(F3)襯氟直流截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
性能規范
|
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
產品標識
|
供貨規范
|
|
GB/T12233
(GB/T12235) |
GB/T 12221
|
JB/T 78;JB/T 79
|
GB/T 13927
|
GB/T 12220
|
JB/T 7928
|
零件材質表
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
||
|
Z
|
G
|
P
|
R
|
PL
|
PL
|
||
|
1
|
閥體 / 端蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體 / 閥桿
|
35
|
2Cr18
|
1Cr18Ni9
|
1Cr18NI12Mo2TI
|
00Cr18NI10
|
00Cr17NI14Mo2
|
|
3
|
襯里 / 閥座
|
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
|
|||||
|
4
|
填料 / 壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|||
|
6
|
活節螺栓
|
35
|
1Cr18Ni2
|
1Cr18Ni2
|
|||
|
7
|
閥桿螺母
|
ZCuA110Fa3
|
ZCuA110Fa3
|
ZCuA110Fa3
|
|||
|
8
|
緊固螺栓
|
35
|
1Cr18Ni2
|
1Cr18Ni2
|
|||
|
9
|
螺母
|
45
|
0Cr18NI9
|
0Cr18NI9
|
|||
|
10
|
手 輪
|
WCB
|
WCB
|
WCB
|
|||
規格尺寸表
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
1
|
b
|
z- φ d
|
DO
|
H
|
H1
|
WT(kg)
|
|
PN 1.0MPa
|
||||||||||||
|
15
|
1/2
|
180
|
95
|
65
|
45
|
2
|
14
|
4- φ 14
|
100
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4- φ 14
|
100
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4- φ 14
|
120
|
245
|
270
|
7.8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4- φ 18
|
140
|
255
|
285
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4- φ 18
|
140
|
265
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4- φ 18
|
160
|
295
|
330
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
125
|
3
|
20
|
4- φ 18
|
180
|
350
|
395
|
23
|
|
80
|
3
|
310
|
192
|
160
|
135
|
3
|
22
|
4- φ 18
|
240
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8- φ 18
|
240
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8- φ 18
|
280
|
525
|
555
|
55
|
|
182
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8- φ 18
|
320
|
605
|
646
|
77
|
|
200
|
8
|
495
|
335
|
295
|
165
|
3
|
26
|
8- φ 23
|
360
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12- φ 23
|
400
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12- φ 23
|
400
|
710
|
414
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16- φ 23
|
450
|
750
|
855
|
320
|

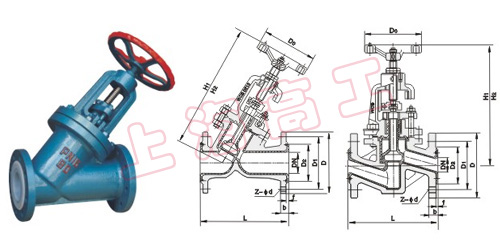

結構圖
