A61H A61Y 安全益流閥
AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。
主要性能規范
|
型號
|
公稱壓力
|
開啟壓力分級
|
工作溫度℃
|
適用介質
|
|
AY42H-160
YA802Y-160 |
16.0
|
6.0-16.0
|
200
|
水、油品等
|
|
AY42H-250
YA802Y-250 |
25.0
|
10.0-25.0
|
200
|
水、油品等
|
|
AY42H-400
YA802Y-400 YA802Y-600 |
40.0-60.0
|
20.0-60.0
|
200
|
水、油品等
|
主要零部件材料
|
NO
|
零件名稱
|
材料
|
|
1
|
閥體
|
碳鋼
|
|
2
|
閥座
|
不銹鋼
|
|
3
|
閥瓣
|
不銹鋼
|
|
4
|
閥蓋
|
焊接件
|
|
5
|
彈簧
|
50CrVA
|
外形尺寸和連接尺寸
|
型號
|
公稱通徑
|
尺寸
|
||||
|
Rc
|
ZG
|
L
|
L1
|
≈H
|
||
|
YA802Y-600
|
15
|
1/2"
|
1/2"
|
52
|
90
|
200
|
|
25
|
1"
|
1"
|
52
|
113
|
275
|
|
|
40
|
11/2"
|
11/2"
|
52
|
157
|
336
|
|
|
型號
|
公稱通徑
|
尺寸
|
|||||||||
|
D
|
D1
|
K
|
M
|
Z-d
|
b
|
L
|
L1
|
Rc
|
≈H
|
||
|
AY42H-160
AY42H-250 AY42H-400 |
15
|
135
|
95
|
25
|
M48*2
|
4-22
|
25
|
65
|
140
|
1"
|
329
|
|
20
|
165
|
115
|
30
|
M52*2
|
6-26
|
28
|
80
|
150
|
11/2"
|
447
|
|
|
25
|
200
|
145
|
38
|
M80*3
|
6-29
|
40
|
90
|
180
|
2"
|
485
|
|
|
32
|
225
|
170
|
42
|
M100*3
|
6-33
|
50
|
100
|
200
|
21/2"
|
570
|
|

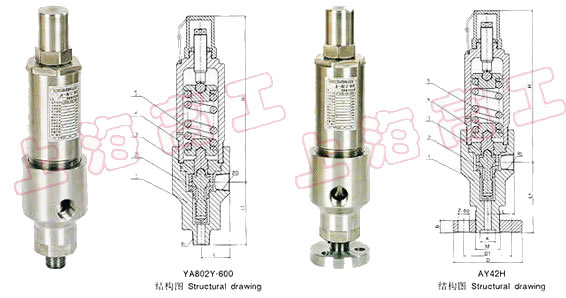

結構圖
溫馨提示：“A61H A61Y 安全益流閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
