PG-L、I型（直角）自動排污過濾器
ZPG型自動沖洗過濾器是專用水管道上的一種新產品,該產設計合理,使用方便,產品在施工中會出現在量雜物帶進管內,在工作運轉中這些雜物給管道上設備帶來極大危害,該產品起到很大保護作用,把所有雜物集到過濾器內,可保護管道上設備,該產品在調試和維修中除污不需拆卸任何部件,可節省為力,物力,目前是最理想的新產品.
工作原理
1、 ZPG型過濾器在全流量下能正常工作,卻保持高的的流量,又具有低的壓力,避免了由于流速而造成的表面污漬.
2、 直接安裝在管網系統上,不需要任何支持結構
3、 節省空間
4、 自動沖洗排污,不需要安裝旁通路拆卸排污
主要外形和連接尺寸
ZPG-L型（直角）自動排污過濾器
| 規格 | A | B | L | 排污口Dg |
| ZPG-L-100 | 265 | 160 | 365 | 32 |
| ZPG-L-125 | 315 | 190 | 440 | 40 |
| ZPG-L-150 | 375 | 220 | 520 | 50 |
| ZPG-L-200 | 500 | 260 | 670 | 65 |
| ZPG-L-250 | 625 | 310 | 830 | 80 |
| ZPG-L-300 | 750 | 350 | 1000 | 100 |
| ZPG-L-350 | 875 | 410 | 1180 | 125 |
| ZPG-L-400 | 1000 | 470 | 1350 | 150 |
| ZPG-L-450 | 1150 | 510 | 1500 | 150 |
| ZPG-L-500 | 1280 | 550 | 1680 | 150 |
| ZPG-L-600 | 1500 | 650 | 2000 | 200 |
| ZPG-L-700 | 1720 | 670 | 2280 | 200 |
| ZPG-L-800 | 1900 | 685 | 2500 | 200 |
| ZPG-L-900 | 2180 | 785 | 2800 | 200 |
| ZPG-L-1000 | 2180 | 860 | 3120 | 250 |
ZPG-I型（直角）自動排污過濾器
| 規格 | A | L | 排污口Dg |
| ZPG-I-100 | 250 | 350 | 32 |
| ZPG-I-125 | 320 | 405 | 40 |
| ZPG-I-150 | 380 | 525 | 50 |
| ZPG-I-200 | 520 | 700 | 65 |
| ZPG-I-250 | 660 | 875 | 80 |
| ZPG-I-300 | 790 | 950 | 100 |
| ZPG-I-350 | 885 | 1200 | 125 |
| ZPG-I-400 | 1040 | 1400 | 150 |
| ZPG-I-450 | 1145 | 1550 | 150 |
| ZPG-I-500 | 1250 | 1700 | 150 |
| ZPG-I-600 | 1460 | 2000 | 200 |
| ZPG-I-700 | 1720 | 2280 | 200 |
| ZPG-I-800 | 1900 | 2500 | 200 |
| ZPG-I-900 | 2160 | 2800 | 200 |
| ZPG-I-1000 | 2470 | 3120 | 250 |

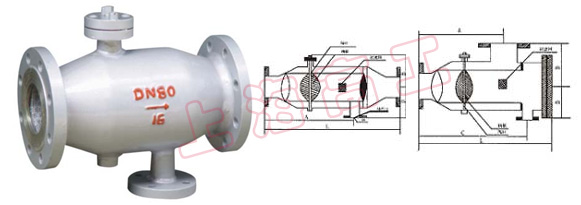

結構圖
溫馨提示：“PG-L、I型（直角）自動排污過濾器”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
