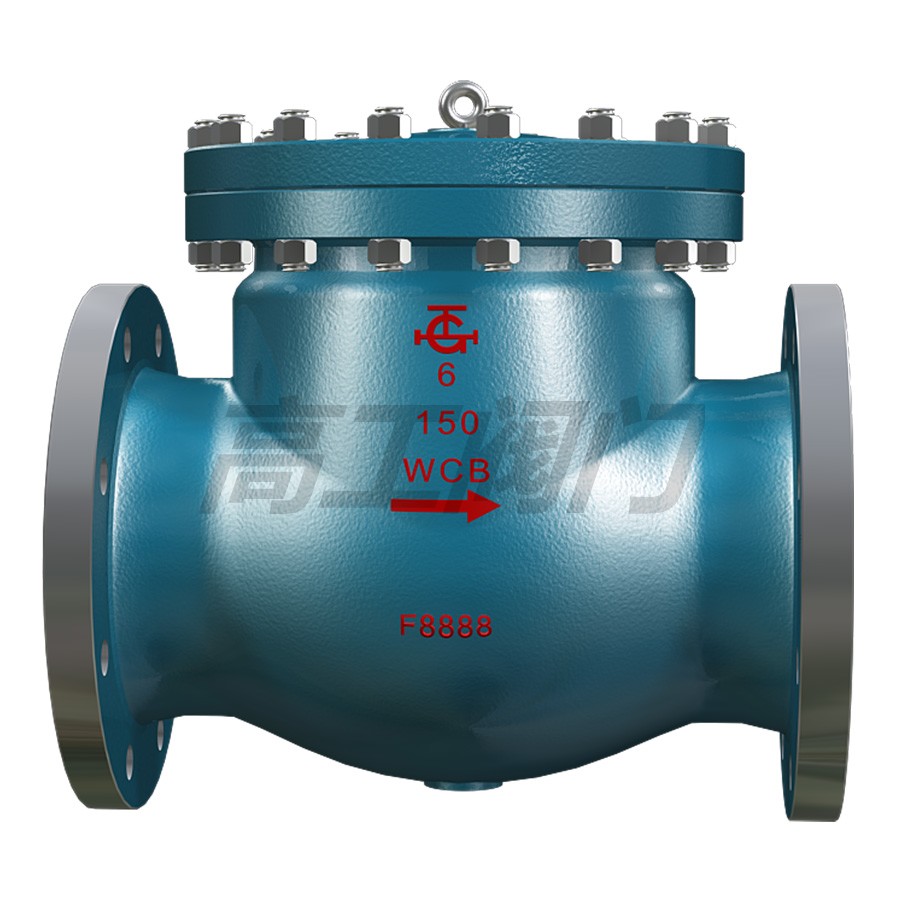

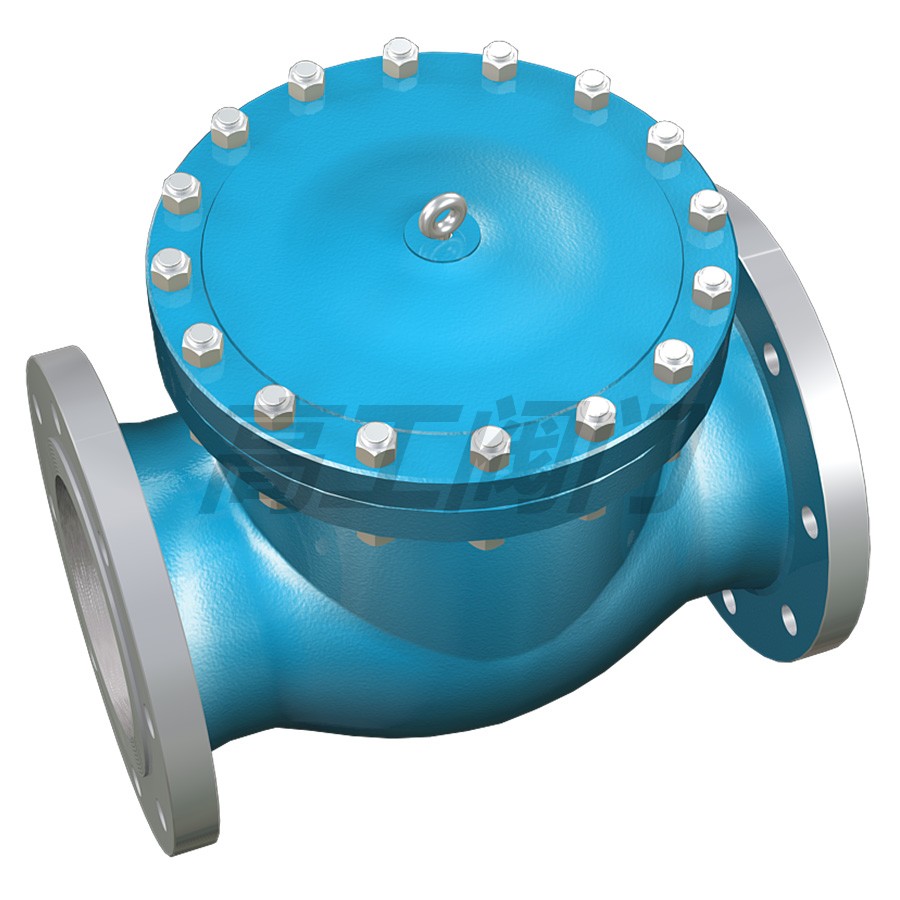

H44H 旋啟式止回閥

H44旋啟式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

結構與特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用

產品外形尺寸圖

連接尺寸表

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸								重量（Kg）
型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-16C H44W-16P H44W-16R	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸								重量（Kg）
型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-25C H44W-25P H44W-25R	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

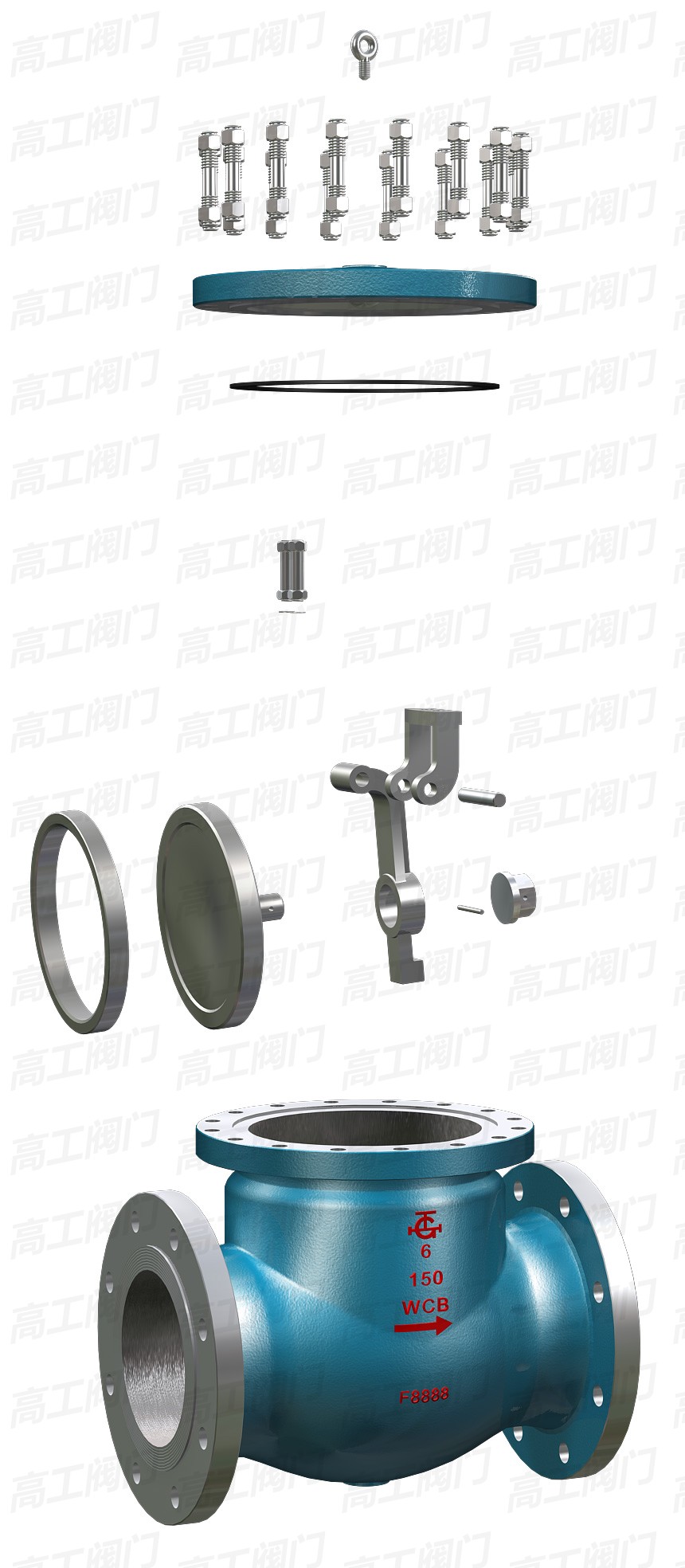

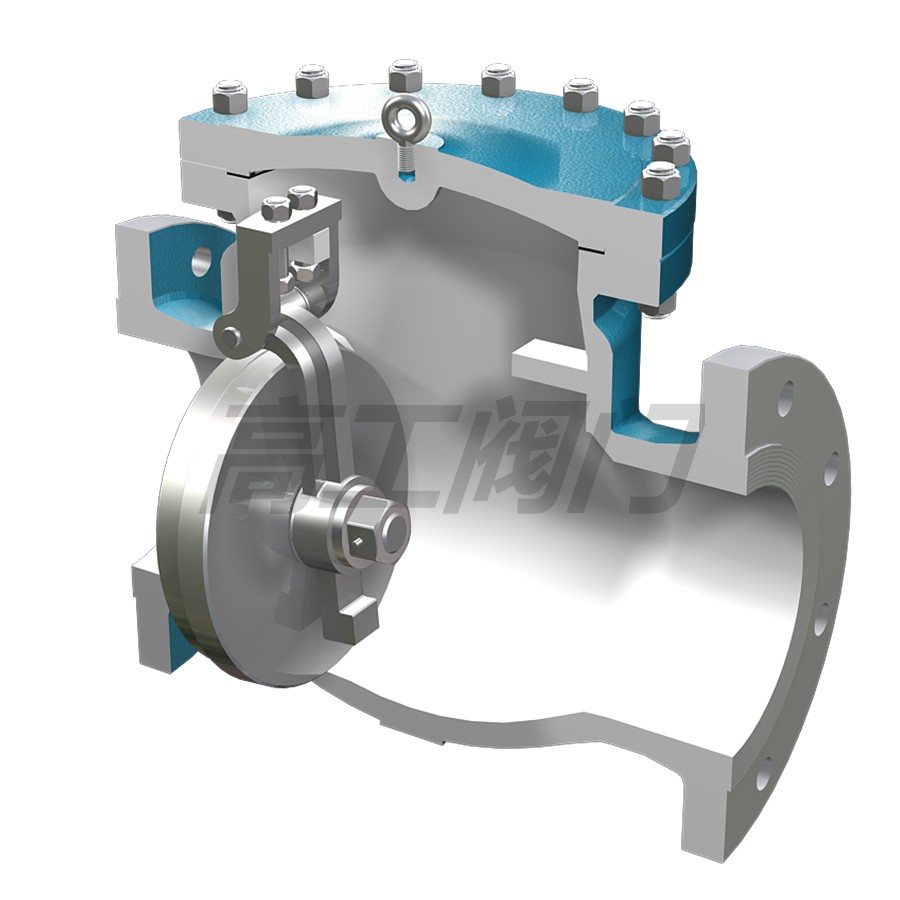

結構圖

溫馨提示：“H44H 旋啟式止回閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
