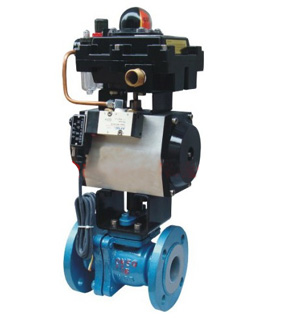

ZSHOF氣動O型襯氟切斷球閥

ZSHOF氣動襯氟球閥是采用氣動執行器與襯氟球閥組成，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。

氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道。

耐腐蝕氣動球閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

閥體及內件
閥體形式：兩段式鑄造閥體（內襯四氟）
公稱通徑：DN15～DN400
公稱壓力：PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準：GB、JB、HG、JIS、ANSI、DIN
連接形式：法蘭式
壓蓋型式：螺栓壓緊式
適用溫度：-40～+180℃
球體形式：“0”型全襯氟球體
流量特性：近似快開特性
密封填料：V型聚四氟乙烯填料、柔性石墨填料等

執行機構
執行器型號：GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力：0.4～0.7MPa
氣源接口：G1/4"、G1/8"、G3/8"、G1/2"
環境溫度：-30～+80℃
作用形式：?jiǎn)巫饔脠?zhí)行機構：氣關式（B）——失氣時閥位開（FO）；氣開式（K）——失氣時閥位關（FC）雙作用執行機構：氣關式（B）——失氣時閥位保持（FL）；氣開式（K）——失氣時閥位保持（FL）
可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

主要零件材料
閥體：鑄鐵、鑄鋼、不銹鋼
閥芯：不銹鋼+聚四氟依稀（F46）
閥座：聚四氟依?。‵46）
閥桿：2Cr13
填料：柔性石墨、聚四氟依稀
支架：鑄鐵、鑄鋼、不銹鋼
聯軸器：25、35、45
