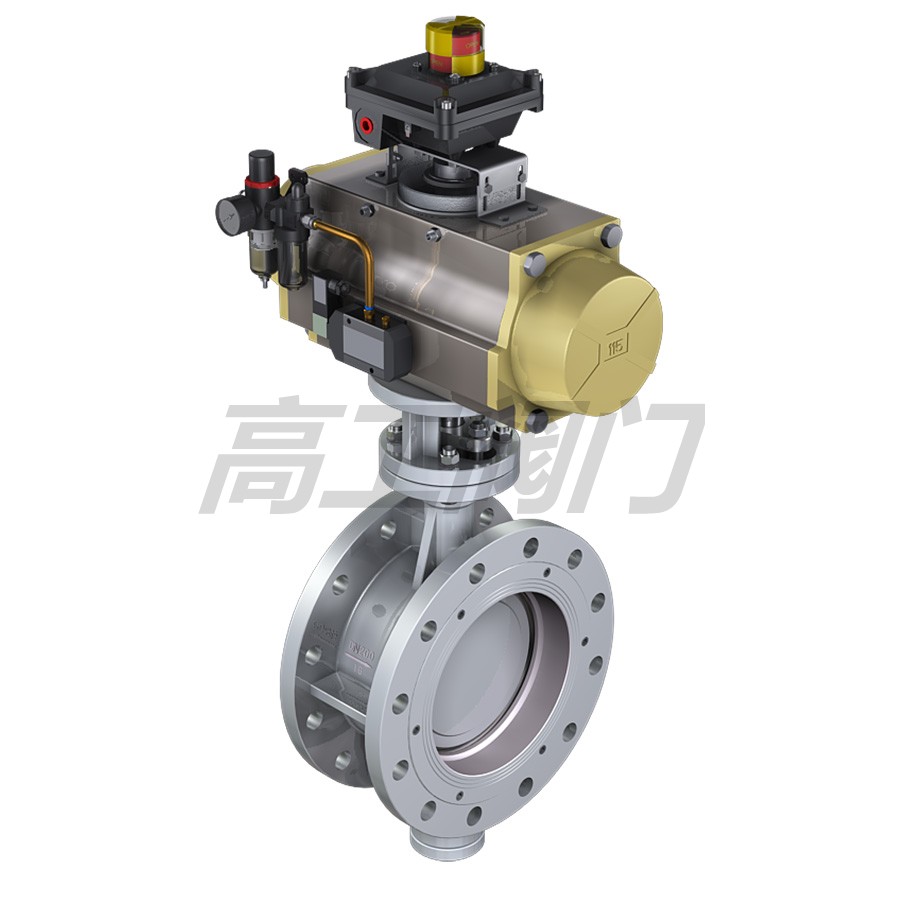

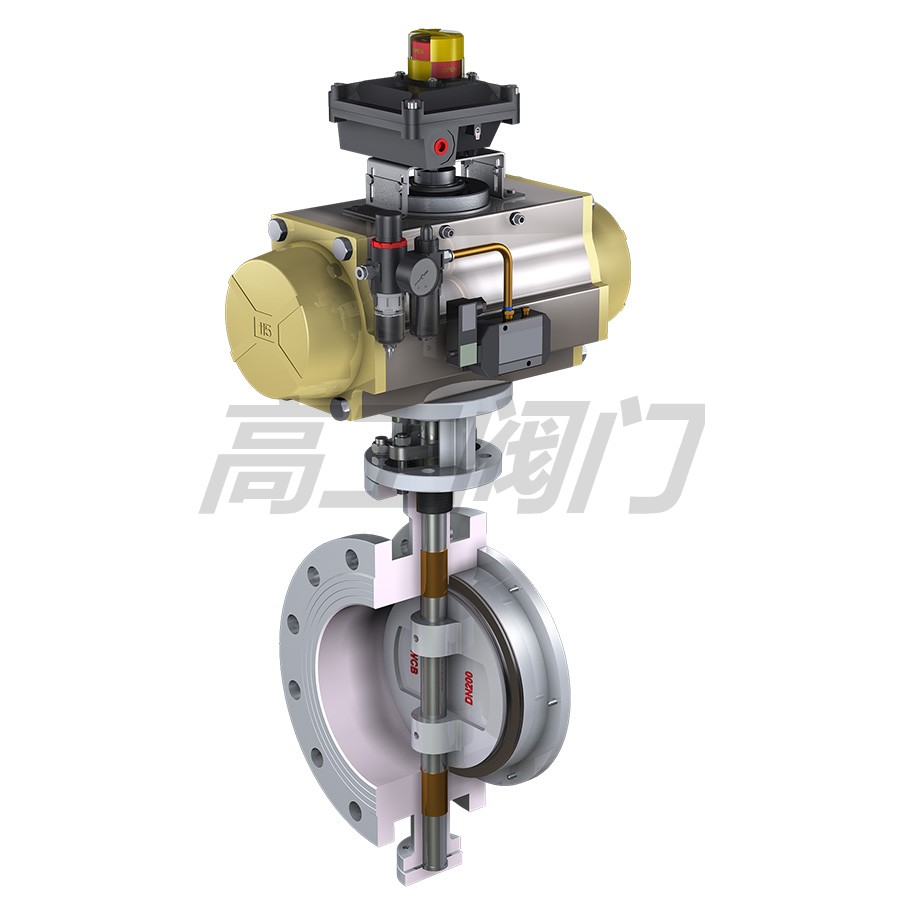

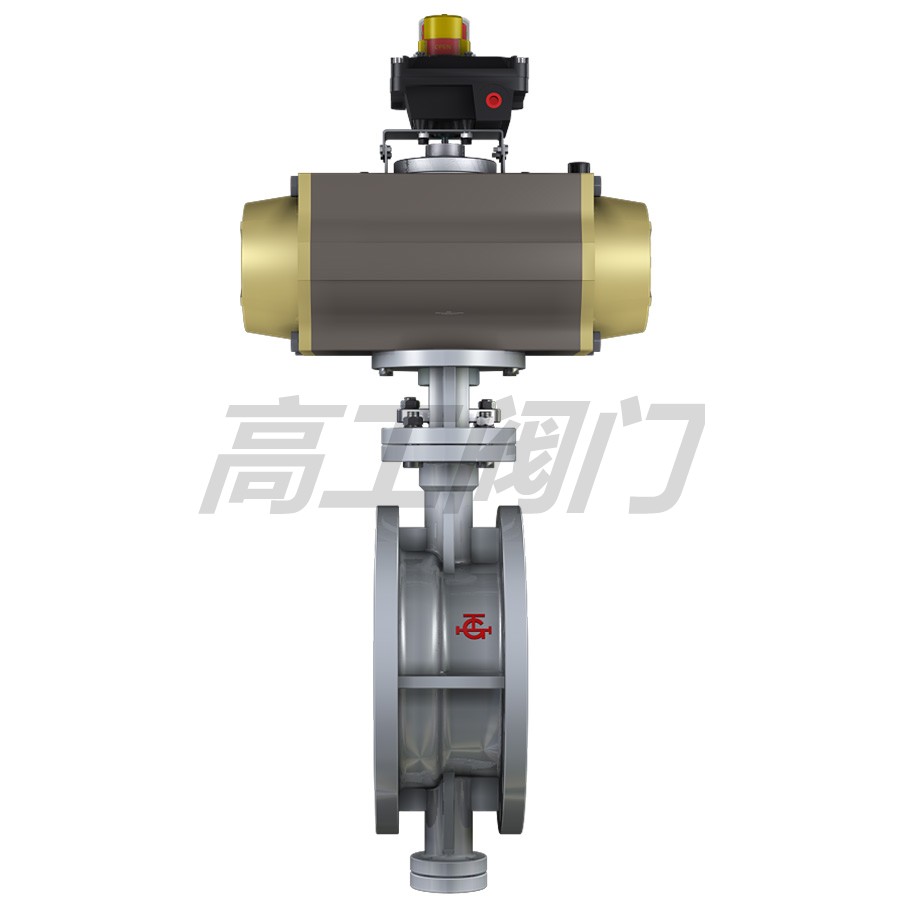

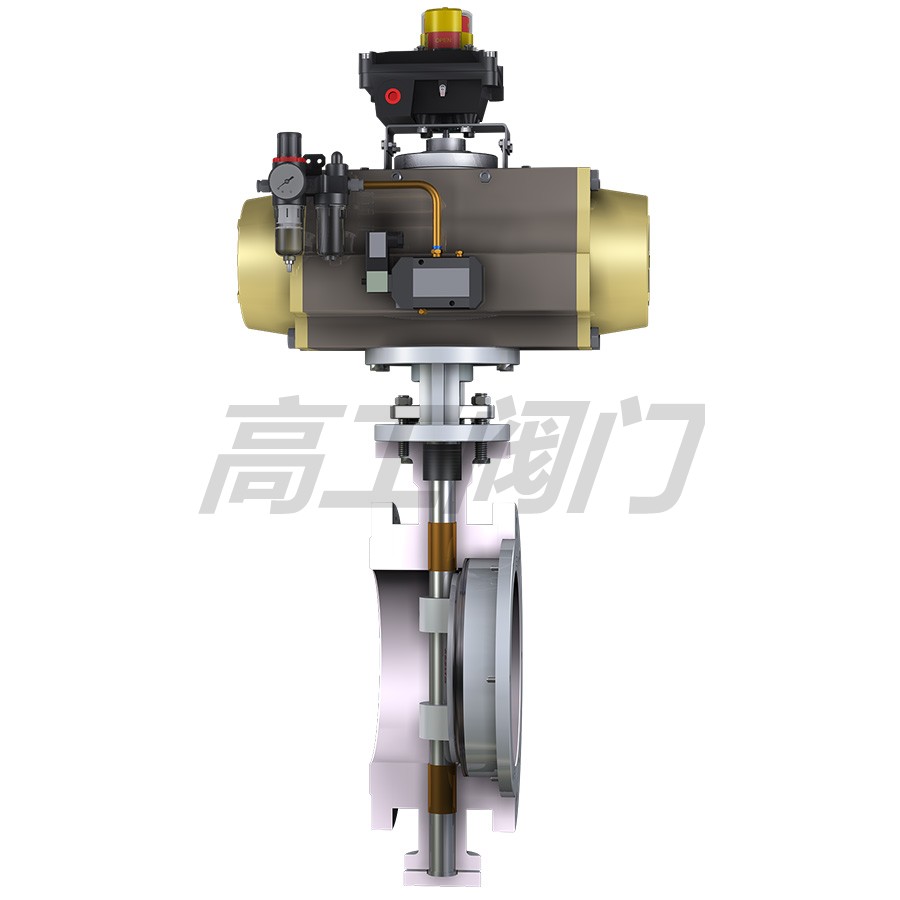

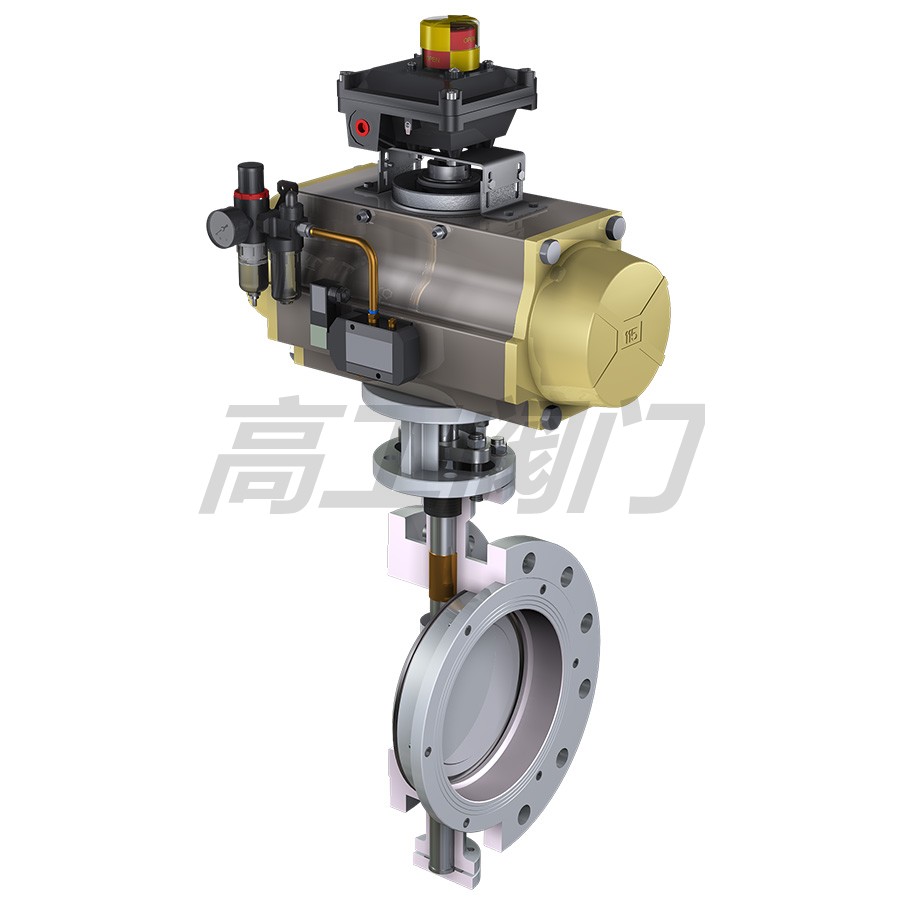

D643H 氣動法蘭連接金屬密封蝶閥

氣動法蘭連接金屬密封蝶閥是引進德國MAK公司技術開發的新一代蝶閥產品。產品性能已優于國內外領先水平，廣泛適用于冶金、石油、化工、電力、市政建設等工業管道上作截斷或調節介質流量之用。

主要有如下特點：
1.結構尺寸短、體積小、重量輕、操作輕便。
2.采用整軸結構，蝶板為桁架式結構，蝶板強度高、過流面積大、流阻小、節省能源。
3.獨特的角偏心設計：本蝶閥在傳統的雙偏心結構基礎上配置獨特的角偏心設計，充分利用凸輪效應，從而實現閥門開啟時，閥座與密封圈瞬時脫離，在90度行程上完全消除摩擦磨損。
4.彈性金屬對金屬密封：蝶閥閥座表面堆焊耐溫、耐蝕合金材料，密封圈由T形密封環兩側多層不銹鋼片組成。在外加轉矩的作用下．彈性密封圈與金屬閥座之間的接觸角產生輕微的契塊效應，使得密封圈發生柔動和徑向壓縮，使得閥座360度周圈均勻密封比壓，從而實現用最小的轉矩實現最嚴密的關閉。

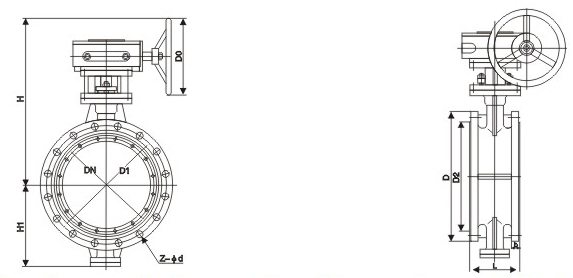

產品外形尺寸圖

公稱通徑DN（mm）	L		D	D1	D2	b	Z-Φd	D0	H1	H
公稱通徑DN（mm）	短	長	D	D1	D2	b	Z-Φd	D0	H1	D43	D343
40	106	140	130	100	80	12	4-14	140	76	198	248
50	108	150	140	110	90	12	4-14	140	85	202	254
65	112	170	160	130	110	14	4-14	160	95	222	278
80	114	180	185/190	150	125	14	4-18	160	106	246	312
100	127	190	205/210	170	145	14	4-18	180	114	270	330
125	140	200	235/240	200	175	14	8-18	180	130	294	368
150	140	210	260/265	225	200	16	8-18	230	148	326	404
200	152	230	315/320	280	255	18	8-18	230	176	-	496
250	165	250	370/375	335	310	22	12-18	280	210	-	558
300	178	270	435/440	395	362	22	12-23	310	238	-	632
350	190	290	485/490	445	412	22	12-23	310	270	-	672
400	216	310	535/540	495	462	22	16-23	310	302	-	714
450	222	330	590/595	550	518	24	16-23	380	332	-	768
500	229	350	640/645	600	568	24	20-23	380	370		828
600	267	390	755	705	670	24	20-25/26	450	432	-	952
700	292	430	860	810	775	26	24-25/26	450	470	-	1000
800	318	470	975	920	880	26	24-30	450	530	-	1078
900	330	510	1075	1020	980	28	24-30	560	580	-	1180
1000	410	550	1175	1120	1080	30	28-30	560	650	-	1272
1200	470	630	1375	1320	1280	30	32-30	560	765	-	1418
1400	530	710	1575	1520	1480	32	36-30	600	890	-	1519
1600	600	790	1785/1790	1730	1690	32	40-30	600	1010	-	1629

D643H氣動法蘭連接金屬密封蝶閥主要外形及連接尺寸(PN=0.6MPa)

公稱通徑DN（mm）	L		D	D1	D2	b	Z-Φd	D0	H1	H
公稱通徑DN（mm）	短	長	D	D1	D2	b	Z-Φd	D0	H1	D43	D343
40	106	140	130	100	80	16	4-14	140	76	198	248
50	108	150	140	110	90	16	4-14	140	85	202	254
65	112	170	160	130	110	16	4-14	160	95	222	278
80	114	180	185/190	150	125	18	4-18	160	106	246	312
100	127	190	205/210	170	145	18	4-18	180	114	270	330
125	140	200	235/240	200	175	20	8-18	180	130	294	368
150	140	210	260/265	225	200	20	8-18	230	148	326	404
200	152	230	315/320	280	255	22	8-18	230	176		496
250	165	250	370/375	335	310	24	12-18	280	210		558
300	178	270	435/440	395	362	24	12-23	310	238		632
350	190	290	485/490	445	412	24	12-23	310	270		672
400	216	310	535/540	495	462	24	16-23	310	302		714
450	222	330	590/595	550	518	24	16-23	380	332		768
500	229	350	640/645	600	568	26	20-23	380	370		828
600	267	390	755	705	670	30	20-25/26	450	432		952
700	292	430	860	810	775	30	24-25/26	450	470		1000
800	318	470	975	920	880	30	24-30	450	530		1078
900	330	510	1075	1020	980	30	24-30	560	580		1180
1000	410	550	1175	1120	1080	30	28-30	560	650		1272
1200	470	630	1400	1340	12195	30	32-34	560	765		1418
1400	530	710	1620	1560	1510	32	36-36	600	890		1519
1600	600	790	1820	1760	1710	34	40-36	600	1010		1629

D643H氣動法蘭連接金屬密封蝶閥主要外形及連接尺寸(PN=1.0MPa)

公稱通徑DN（mm）	L		D	D1	D2	b	Z-Φd	D0	H1	H
公稱通徑DN（mm）	短	長	D	D1	D2	b	Z-Φd	D0	H1	D43	D343
140	106	140	145/150	110	85	16	4-18	140	76	198	248
150	108	150	160/165	125	100	18	4-18	140	85	202	254
65	112	170	180/185	145	120	18	4-18	160	95	222	278
80	114	180	195/200	160	135	20	4-18	160	106	246	312
100	127	190	215/220	180	155	22	8-18	180	114	270	330
125	140	200	245/250	210	185	22	8-18	180	130	294	368
150	140	210	280/285	240	210	24	8-23	230	148	326	404
200	152	230	335/340	295	265	24	8-23	230	176		496
250	165	250	390/395	350	320	26	12-23	280	210		558
300	178	270	440/445	400	368	28	12-23	310	238		580
350	190	290	500/505	460	428	28	16-23	310	270		672
400	216	310	565	515	482	30	16-25/26	310	302		714
450	222	330	615	565	532	30	20-25/26	380	332		768
500	229	350	670	620	585	32	20-25/26	380	370		828
600	267	390	780	725	685	36	20-30	450	432		952
700	292	430	895	840	800	36	24-30	450	470		1000
800	318	470	1010	950	905	38	24-34	450	530		1078
900	330	510	1110	1050	1005	38	28-34	560	580		1180
1000	410	550	1220	1160	1115	38	28-36	560	650		1272
1200	470	630	1450	1380	1325	40	32-39	560	765		1418
1400	530	710	1675	1590	1525	44	36-42	600	890		1519
1600	600	790	1915	1820	1750	48	40-48	600	1010		1629

D643H氣動法蘭連接金屬密封蝶閥主要外形及連接尺寸(PN=1.6MPa)

40	106	140	145/150	110	85	16	4-18	140	76	198	248
50	108	150	160/165	125	100	18	4-18	140	85	202	254
65	112	170	180/185	145	120	18	4-18	160	95	222	278
80	114	180	195/200	160	135	20	8-18	160	106	246	312
100	127	190	215/220	180	155	20	8-18	180	114	270	330
125	140	200	245/250	210	185	22	8-18	180	130	294	368
150	140	210	280/285	240	210	24	8-23	230	148	326	404
200	152	230	335/340	295	265	24	12-23	230	176		496
250	165	250	405	355	320	26	12-25/26	280	210		558
300	178	270	460	410	375	28	12-25/26	310	238		632
350	190	290	520	470	435	30	16-25/26	310	270		672
400	216	310	580	525	485	32	16-30	310	302		714
450	222	330	640	585	545	34	20-30	380	332		768
500	229	350	705/715	650	605	36	20-34	380	370		828
600	267	390	840	770	718	38	20-41/36	450	432		952
700	292	430	910	840	788	40	24-41/36	450	470		1000
800	318	470	1020/1025	950	898	42	24-41	450	530		1078
900	330	510	1120/1125	10150	9198	44	28-41	560	580		1180
1000	410	550	1255	1170	1110	46	28-42/48	560	650		1272
1200	470	630	1485	1390	1325	52	32-48/54	560	765		1418
1400	530	710	1685	1590	1525	58	36-48/54	600	890		1519
1600	600	790	1930	1820	1750	64	40-58	600	1010		1629

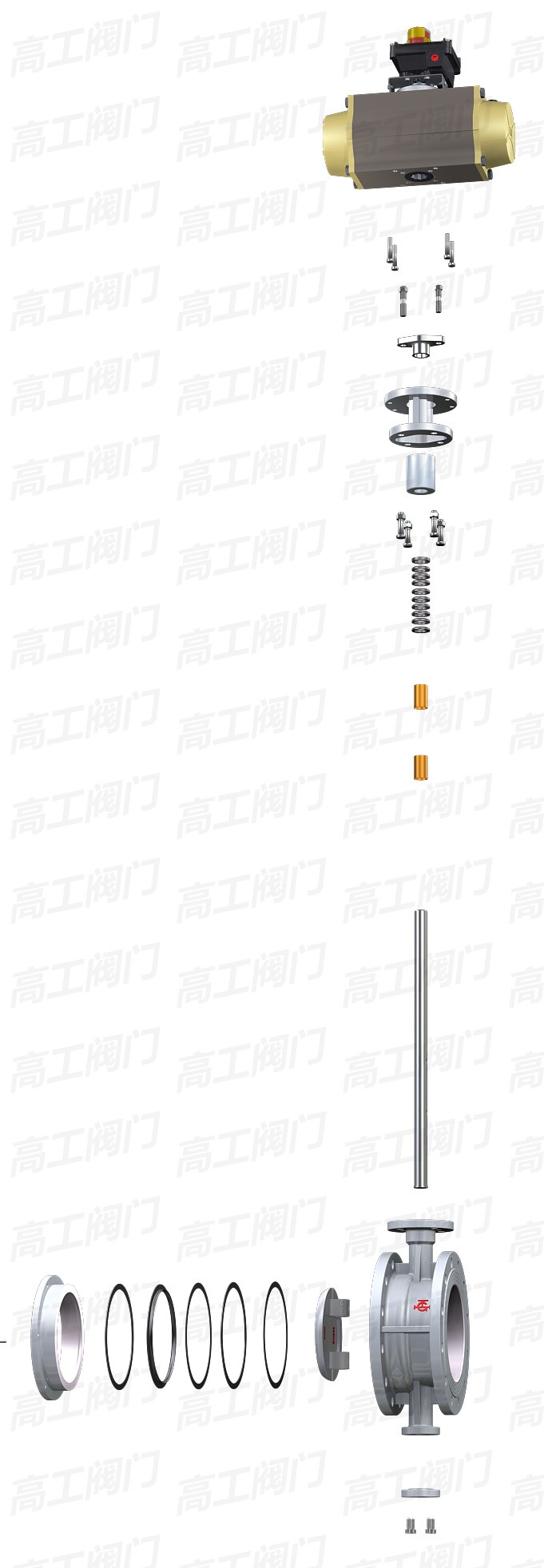

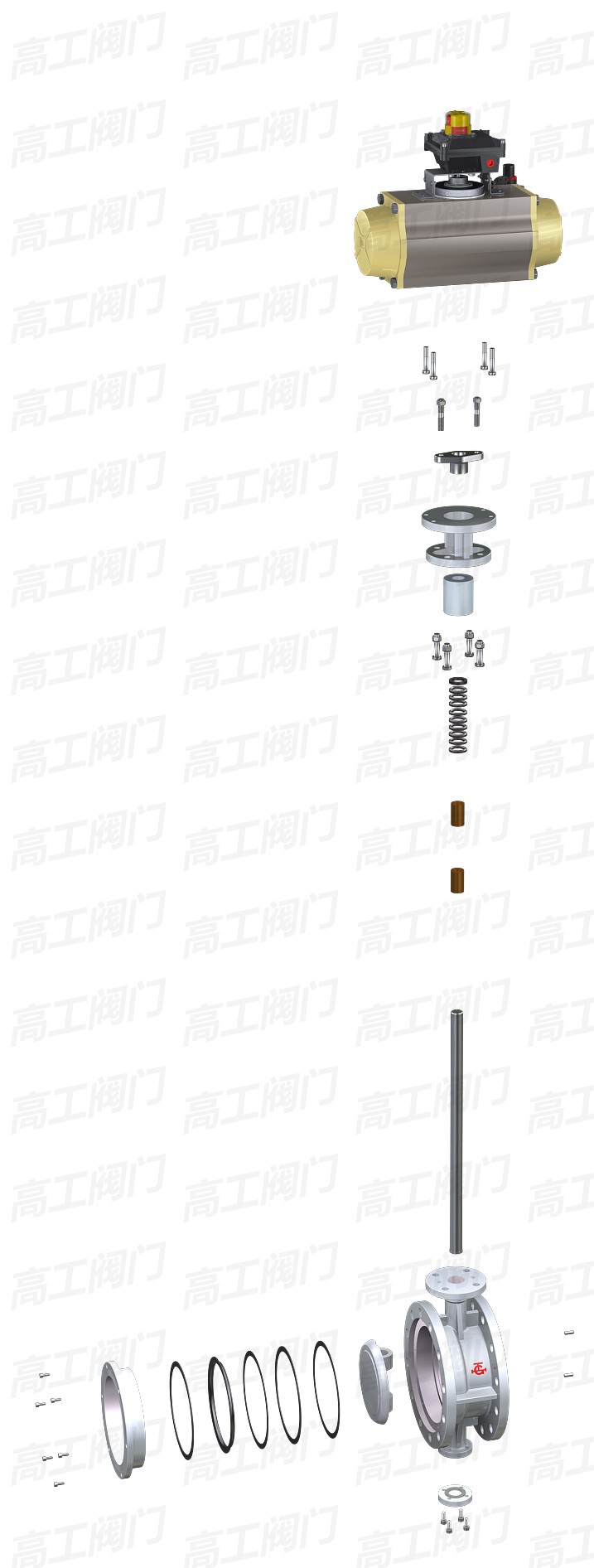

結構圖

溫馨提示：“D643H 氣動法蘭連接金屬密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
