ZCM 電磁閥
ZCM電磁閥是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
工作原理
常閉型
本閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。
先導式電磁閥在接受電信號后，銜鐵在電磁力作用下先帶動副閥閥塞捉起，主閥膜片上流體經副閥流走，減少了作用在主閥膜片上的壓力，當主閥膜片上的壓力減少到一定值時，銜鐵帶動主閥膜片，并利用壓差使主閥打開，介質流通；線圈斷電后，電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主閥得以緊密關閉。
常開型
閥門應用獨特的直動式結構，當給電磁頭的線圈通電時， 位于線圈周圍的靜鐵芯組件便產生磁性，磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起，從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封， 閥門關閉；斷電后，閥盤在回位彈簧及閥桿組件重力作用下恢復原位，閥門開啟，管道恢復正常通氣。
型號規格說明
技術參數
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
||
|
工作介質
|
煤氣、液化石油氣和天然氣
|
||||||||||||||||
|
介質溫度℃
|
-20~80
|
||||||||||||||||
|
環境溫度℃
|
-40~60
|
||||||||||||||||
|
公稱壓力(MPa)
|
1.0
|
||||||||||||||||
|
工作壓差(MPa)
|
0~0.03
|
0~0.1
|
|||||||||||||||
|
安裝方式
|
垂直安裝
|
||||||||||||||||
|
電源電壓
|
AC 220V其它規格可作特殊訂貨
|
||||||||||||||||
|
工作電流
(A)
|
直流
|
0.13
|
0.17
|
0.41
|
0.71
|
1.1
|
|||||||||||
|
交流
|
0.13
|
0.17
|
0.41
|
0.71
|
1.1
|
||||||||||||
|
功率
(VA)
|
直流
|
26
|
33
|
80
|
140
|
220
|
|||||||||||
|
交流
|
26
|
33
|
80
|
140
|
220
|
||||||||||||
|
防爆標志
|
E×dIIBT4
|
||||||||||||||||

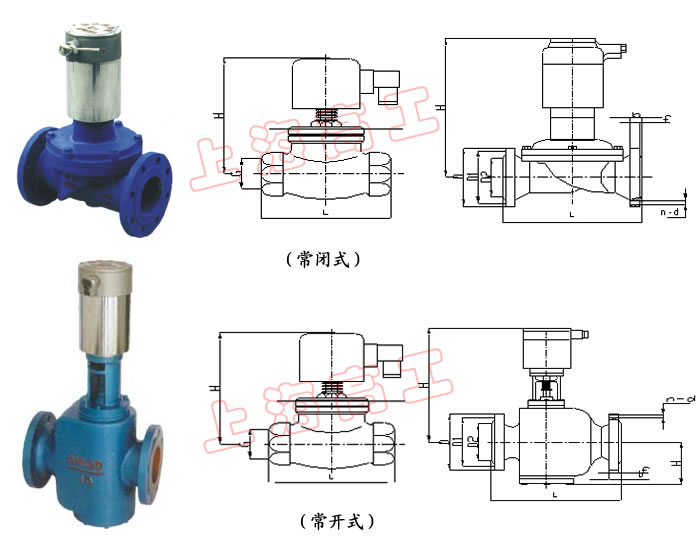

外型連接尺寸
|
公稱通徑
DN
|
內螺紋連接
|
法蘭連接
|
|||||||||
|
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
||||||||
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
|
15
|
153
|
92
|
1/2
|
210
|
130
|
95
|
65
|
46
|
14
|
2
|
4 -14
|
|
20
|
153
|
92
|
3/4
|
210
|
150
|
105
|
75
|
56
|
16
|
2
|
4 -14
|
|
25
|
153
|
110
|
1
|
210
|
160
|
115
|
85
|
65
|
16
|
3
|
4 -14
|
|
32
|
176
|
120
|
11/4
|
221
|
180
|
140
|
100
|
76
|
18
|
3
|
4 -18
|
|
40
|
176
|
140
|
11/2
|
230
|
200
|
150
|
110
|
84
|
18
|
3
|
4 -18
|
|
50
|
192
|
162
|
2
|
252
|
230
|
165
|
125
|
99
|
20
|
3
|
4 -18
|
|
65
|
|
|
|
390
|
290
|
185
|
145
|
118
|
20
|
3
|
4- 18
|
|
80
|
|
|
|
401
|
310
|
200
|
160
|
132
|
22
|
3
|
8 -18
|
|
100
|
|
|
|
408
|
350
|
220
|
180
|
156
|
24
|
3
|
8 -18
|
|
125
|
|
|
|
424
|
400
|
250
|
210
|
184
|
26
|
3
|
8 -18
|
|
150
|
|
|
|
515
|
480
|
285
|
240
|
211
|
26
|
3
|
8 -22
|
|
200
|
|
|
|
540
|
600
|
340
|
295
|
266
|
26
|
3
|
8-22
|
|
250
|
|
|
|
573
|
730
|
395
|
350
|
319
|
28
|
3
|
12-22
|
|
300
|
|
|
|
608
|
850
|
445
|
400
|
370
|
28
|
4
|
12-22
|
|
350
|
|
|
|
700
|
980
|
505
|
460
|
429
|
30
|
4
|
16-22
|
結構圖
溫馨提示：“ZCM 電磁閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
