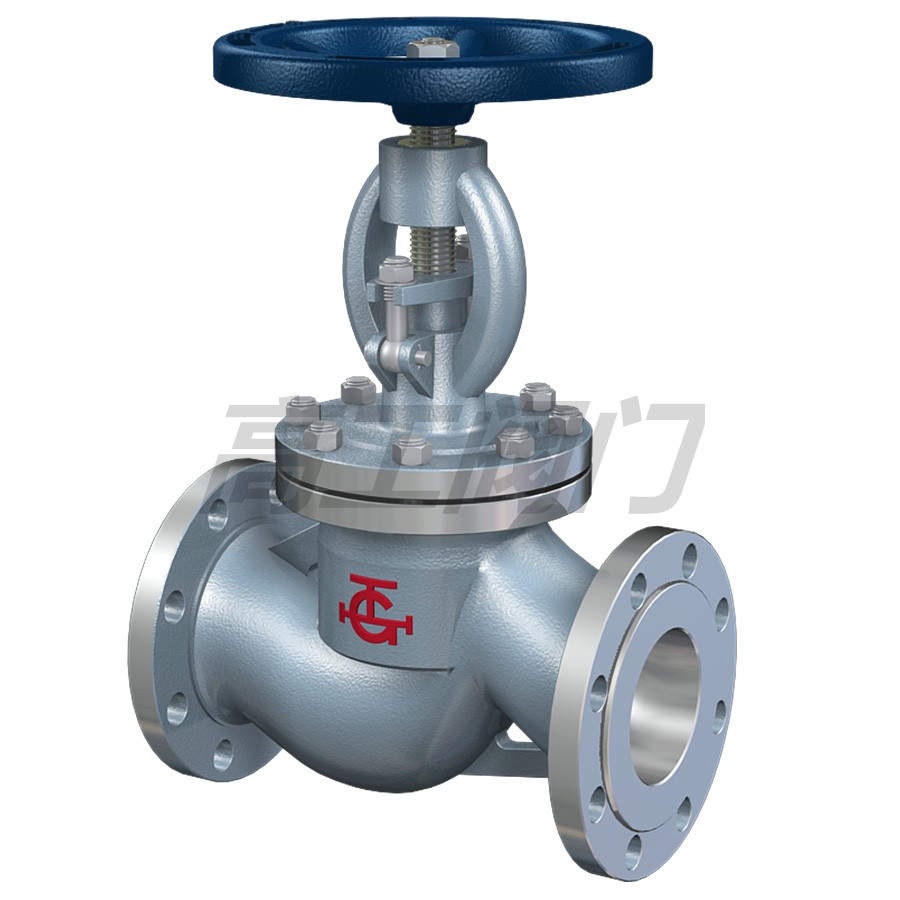

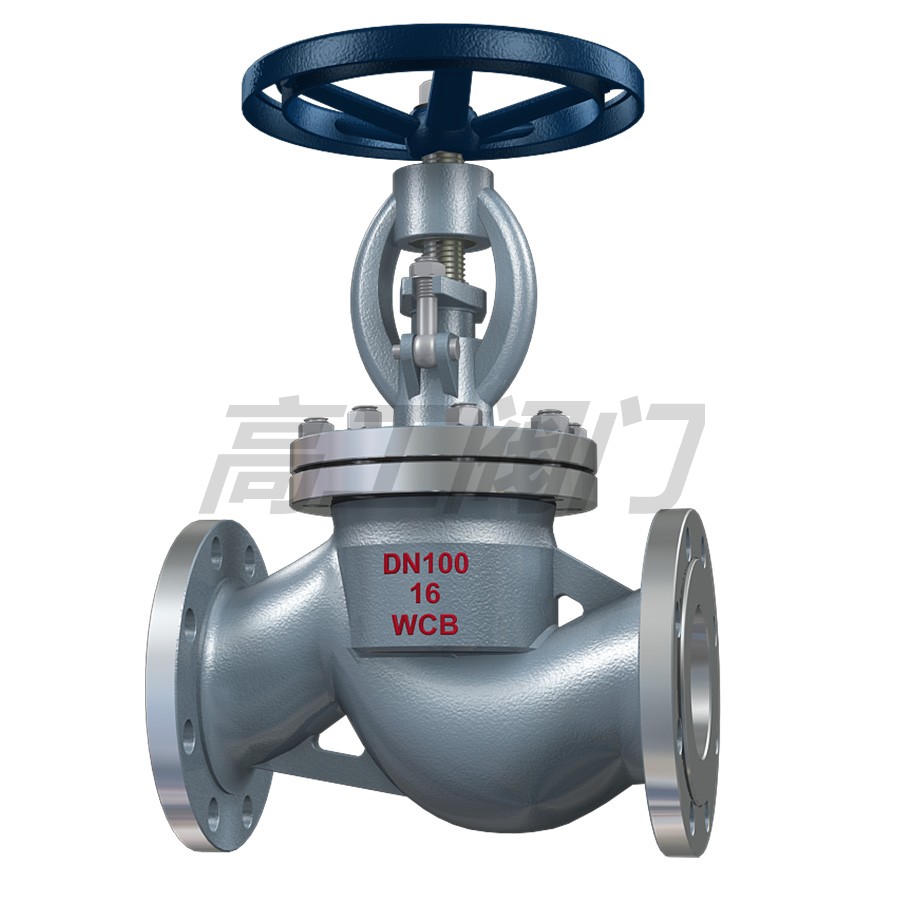

J41H/W 直通式截止閥

J41H/W是一種直通式截止閥,它依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密結合,陰止介質流通。在啟閉過程中密封面之間摩擦力小,耐磨,開啟高度小,制造工藝性能好等特點。它是工業部門中使用最廣泛的一種閥門。

特點結構

·與閘閥相比，截止閥的結構較簡單，制造和維修都比較方便；
·密封面不易磨損、擦傷、密封性能較好，壽命較長；
·啟閉時閥瓣行程較小，啟閉時間較短。設計與制造標準：

●設計與制造: GB12233
●法蘭尺寸: JB/T79　GB9113
●結構長度: GB12221
●檢驗與實驗: GB/T13927

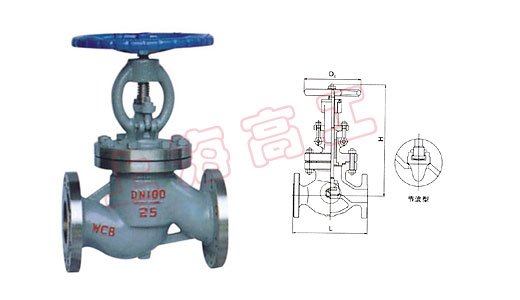

產品外形尺寸圖

公稱壓力 PN	公稱通徑 DN	主要連接尺寸									Z43外形尺寸
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
1.6MPa	15	130	95	65	45	-	14	2	-	4-14	119	75
20	150	105	75	55	-	14	2	-	4-14	120	75	75
25	160	115	85	65	-	14	2	-	4-14	126	75	75
32	180	135	100	78	-	15	2	-	4-18	160	120	120
40	200	146	110	85	-	16	2	-	4-18	168	120	120
50	230	160	125	100	-	16	3	-	4-18	194	160	160
65	290	180	145	120	-	18	3	-	4-18	-	-	-
80	310	195	160	135	-	20	3	-	8-18	-	-	-
100	350	215	180	155	-	20	3	-	8-18	-	-	-
125	400	245	210	185	-	22	3	-	8-18	-	-	-
150	480	280	240	210	-	24	3	-	8-23	-	-	-
2.5MPa	15	130	95	65	45	-	16	2	-	4-14	230	120
	20	150	105	75	55	-	16	2	-	4-14	275	140
	25	160	115	85	65	-	16	2	-	4-14	295	160
	32	180	135	100	78	-	18	2	-	4-18	335	160
	40	200	145	110	85	-	18	3	-	4-18	380	200
	50	230	160	125	100	-	20	3	-	4-18	398	240
	65	290	180	145	120	-	22	3	-	8-18	433	280
	80	310	195	160	135	-	22	3	-	8-18	468	320
	100	350	230	190	160	-	24	3	-	8-23	520	360
	125	400	270	220	188	-	28	3	-	8-25	556	400
	150	480	300	250	218	-	30	3	-	8-25	674	400
	200	600	360	310	278	-	34	3	-	12-25	806	450
	250	650	425	370	332	-	36	3	-	12-30	880	550
	300	750	485	430	390	-	40	4	-	16-34	995	800
4.0MPa	15	130	95	65	45	40	16	2	4	4-14	230	120
	20	150	105	75	55	51	16	2	4	4-14	275	140
	25	160	115	85	65	58	16	2	4	4-14	295	160
	32	180	135	100	78	66	18	3	4	4-18	308	160
	40	200	145	110	85	76	18	3	4	4-18	354	200
	50	230	160	125	100	88	20	3	4	4-18	380	240
	65	290	180	145	120	110	22	3	4	8-18	420	280
	80	310	195	160	135	121	22	3	4	8-18	462	320
	100	350	230	190	160	150	24	3	4.5	8-23	506	360
	125	400	270	220	188	176	28	3	4.5	8-25	556	400
	150	480	300	250	218	204	30	3	4.5	8-25	692	400
	200	600	375	320	282	260	38	3	4.5	12-30	806	450
6.4MPa	15	170	105	75	55	41	18	2	4	4-18	210	140
	20	190	125	90	68	51	20	2	4	4-18	248	160
	25	210	135	100	78	58	22	2	4	4-18	275	180
	32	230	150	110	82	66	24	3	4	4-23	355	200
	40	260	165	125	95	76	24	3	4	4-23	395	240
	50	300	175	135	105	88	26	3	4	4-23	450	280
	65	340	200	160	130	110	28	3	4	8-23	494	320
	80	380	210	170	140	121	30	3	4	8-23	531	360
	100	430	250	200	168	150	32	3	4.5	8-25	580	400
	150	550	340	280	240	204	38	3	4.5	8-34	710	450

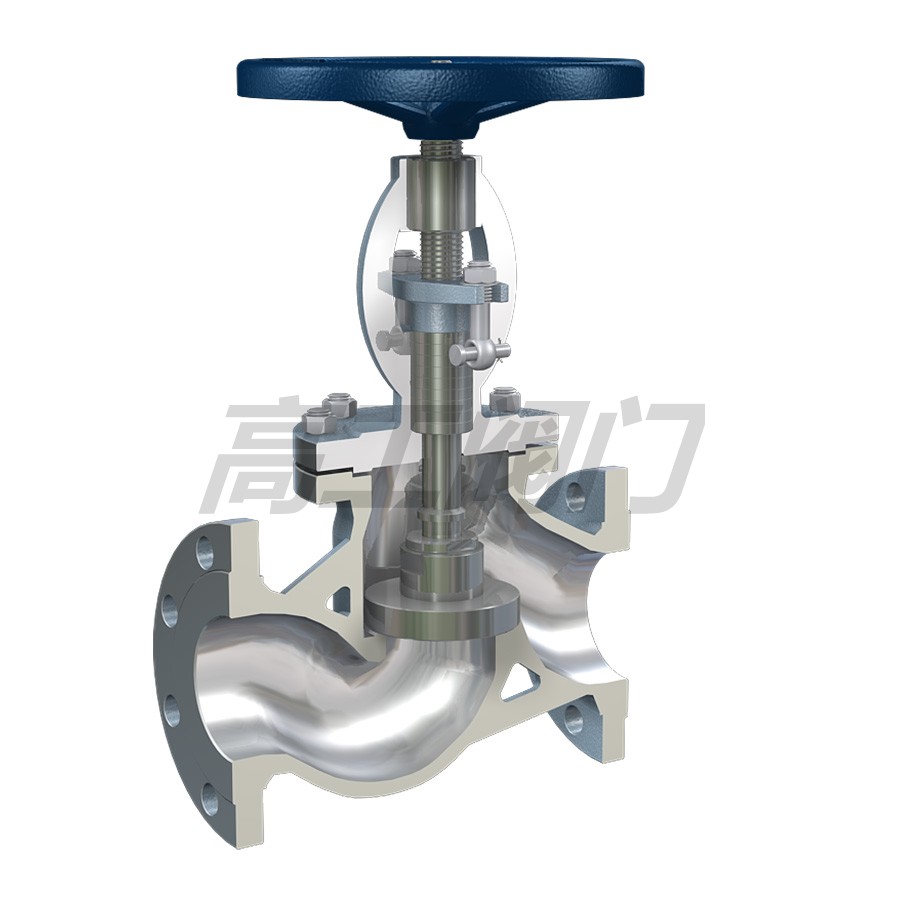

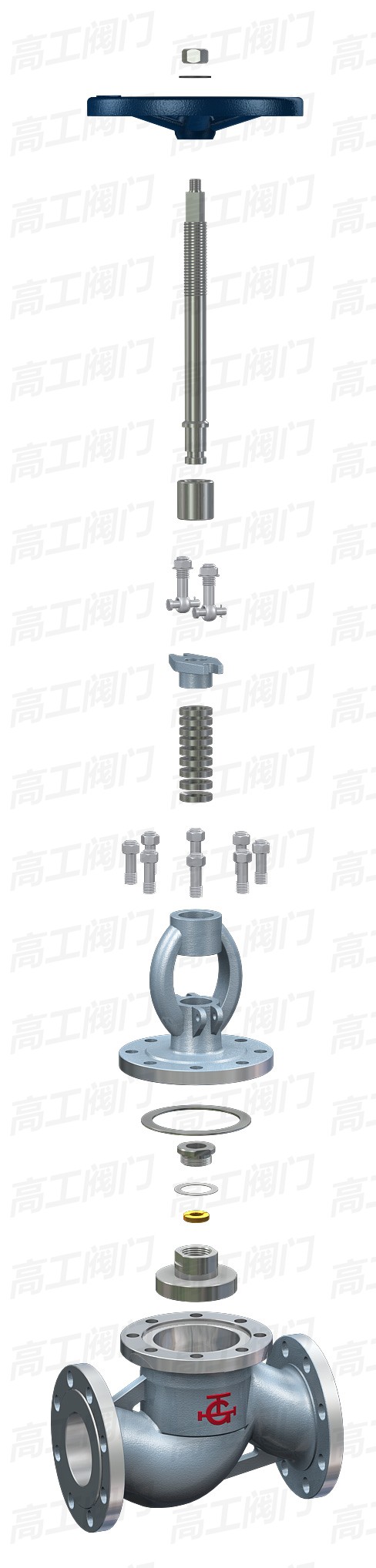

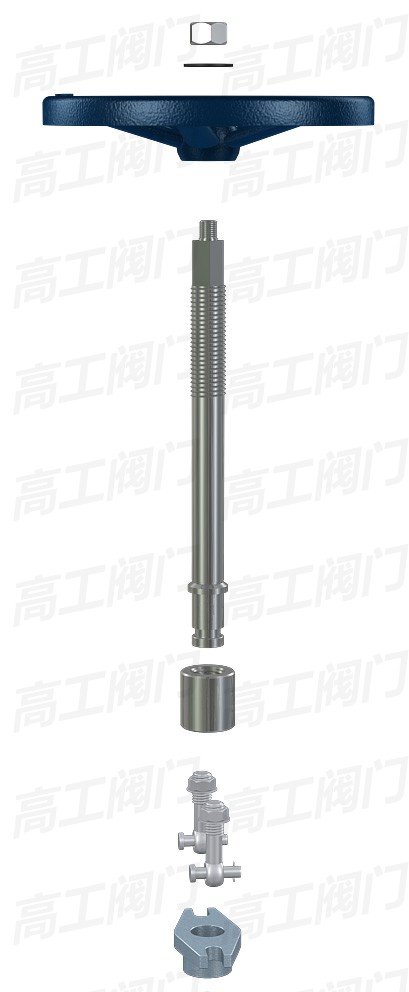

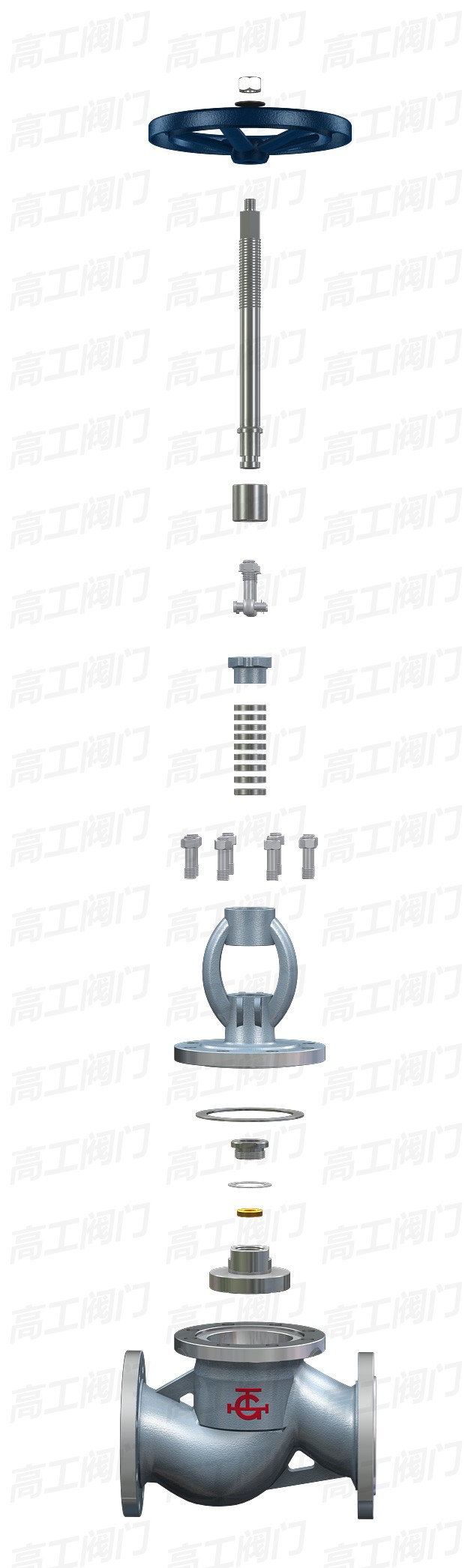

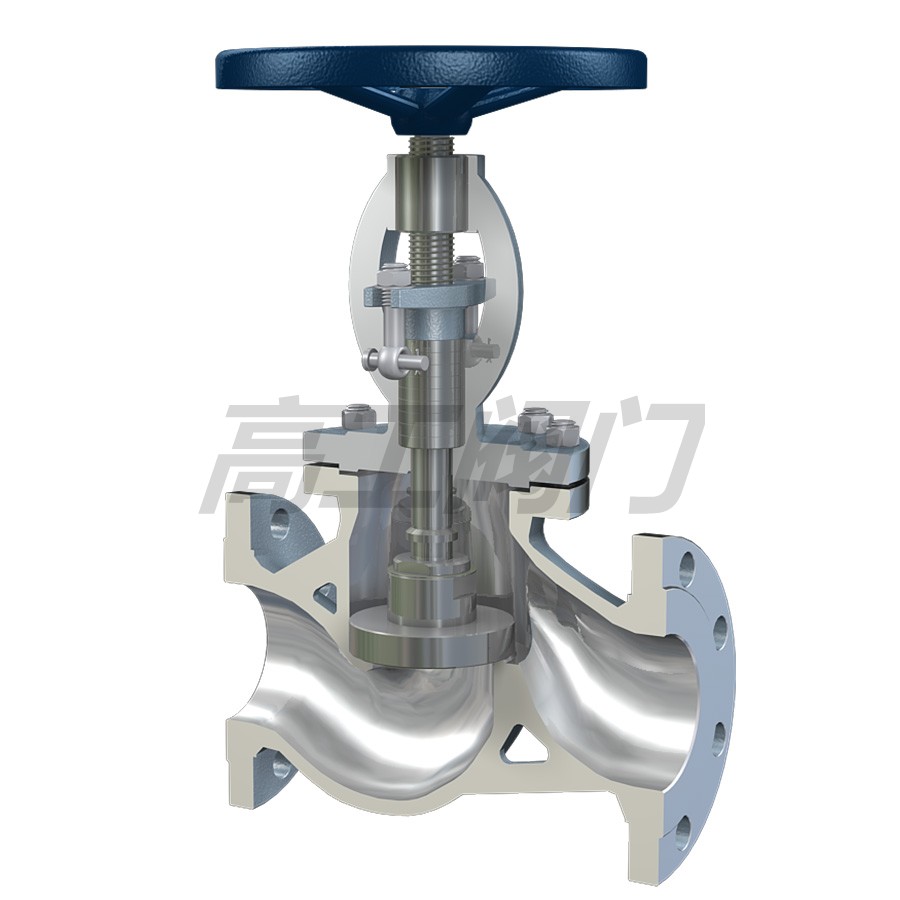

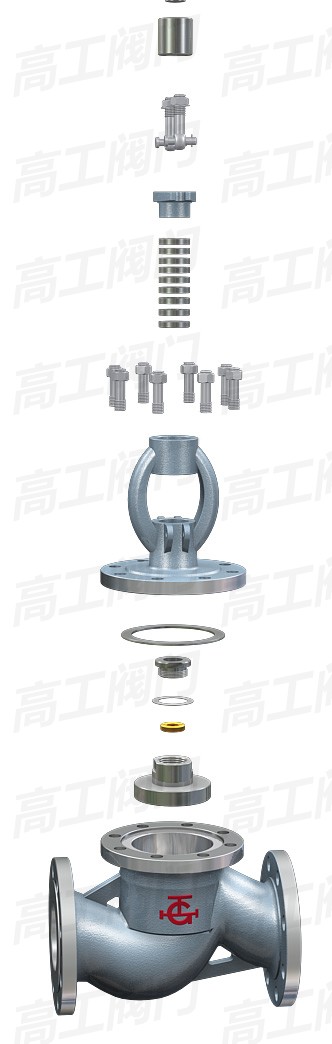

結構圖

溫馨提示：“J41H/W 直通式截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
