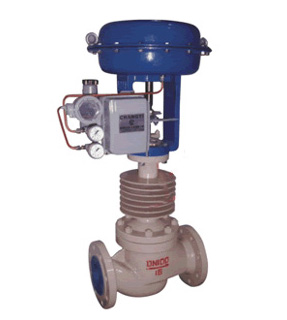

ZJHP精小型氣動薄膜調節閥
ZJHP型新系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、充體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
主要零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||||||
|
(10)
|
(12)
|
(15)
|
(20)
|
|||||||||||||||
|
額定流量系數
KV
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|||
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
||||
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
||||||||||||||
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
||||||||||||||
|
信號范圍Pr(KPa)
|
20~100、40~200
|
|||||||||||||||||
|
氣源壓力Ps(MPa)
|
0.14~0.4
|
|||||||||||||||||
|
固有流量特性
|
直線、等百分比
|
|||||||||||||||||
|
固有可調比
|
50
|
|||||||||||||||||
|
允許泄漏量
|
硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級
|
|||||||||||||||||
|
公稱壓力PN（MPa）
|
1.0、1.6、4.0、6.4
|
|||||||||||||||||
|
工作溫度t（℃）
|
常溫型
|
-20~200、-40~240、-60~250
|
||||||||||||||||
|
散熱型
|
-40~450、-60~450
|
|||||||||||||||||
|
高溫型
|
450~560
|
|||||||||||||||||
|
低溫型
|
-60~-100、-100~-200、-200~-250
|
|||||||||||||||||

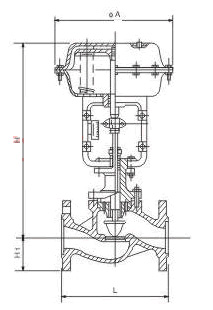

產品外形尺寸圖
結構圖
