ZSHV氣動V型調節球閥

氣動V型調節球閥球芯與密封圈采用獨特的偏心結構，具有結構緊湊、密封性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控制。

氣動V型調節球閥公稱壓力等級PN（MPa）1.6、4.0、6.4；使用溫度-60～450℃；金屬密封型密封等級為Ⅴ級(這是一般廠家望塵莫及的)，軟密封型為Ⅵ級，甚至達零泄漏；流量特性為近似等百分比。

特點
·閥體采用整體鑄造技術，結構緊湊、體積小、耐壓好；
·V形球芯偏心安裝。關閉時，球芯產生一個偏心力，使球芯緊壓密封圈，達到最佳密封效果；打開時，球芯與密封圈迅速脫離，有效防止密封圈磨損；
·蜜封圈形式有軟密封和金屬硬密封兩種型式可供選擇，以滿足不同工況要求，密封面堆焊司鈦萊合金可用于部分較苛刻的工況；
·由于采用偏心結構，大大減小了操作扭矩，提高了閥門的允許壓差；
·球芯表面硬化處理，經磨削后光滑耐磨，密封面可堆焊司鈦萊合金；
·流路簡單、流通能力大，可調比達100；
·V形球芯與密封圈在閉合瞬間有一剪切作用發生,可以切斷介質中的纖維及擠出顆粒物質，特別適用于紙漿、污水及其他含纖維、顆粒物質的介質，也適用一般介質；
·標準執行機構（氣動活塞、電動）可互換。

規格與技術參數

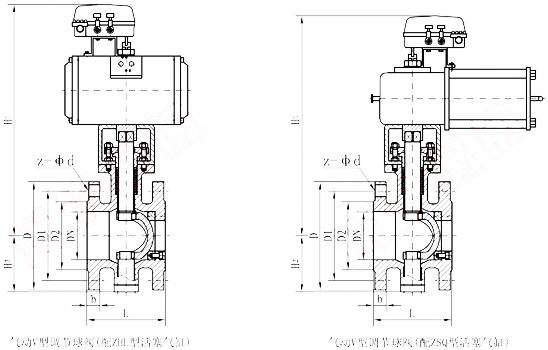

產品外形尺寸圖
