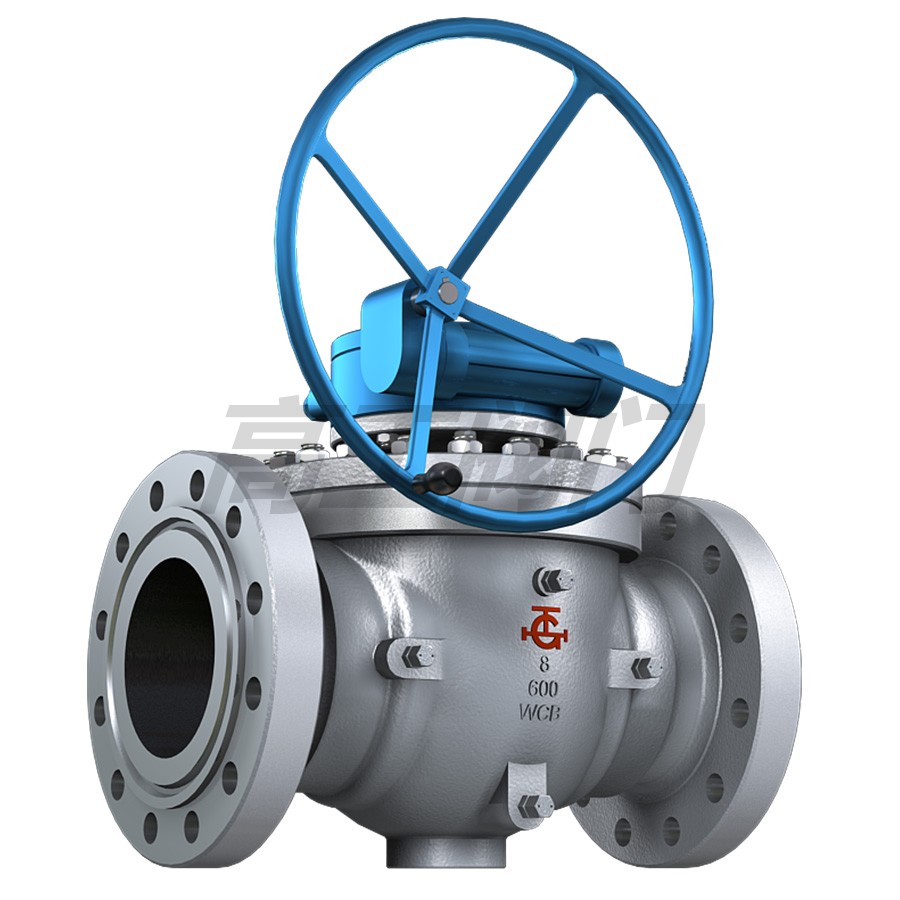

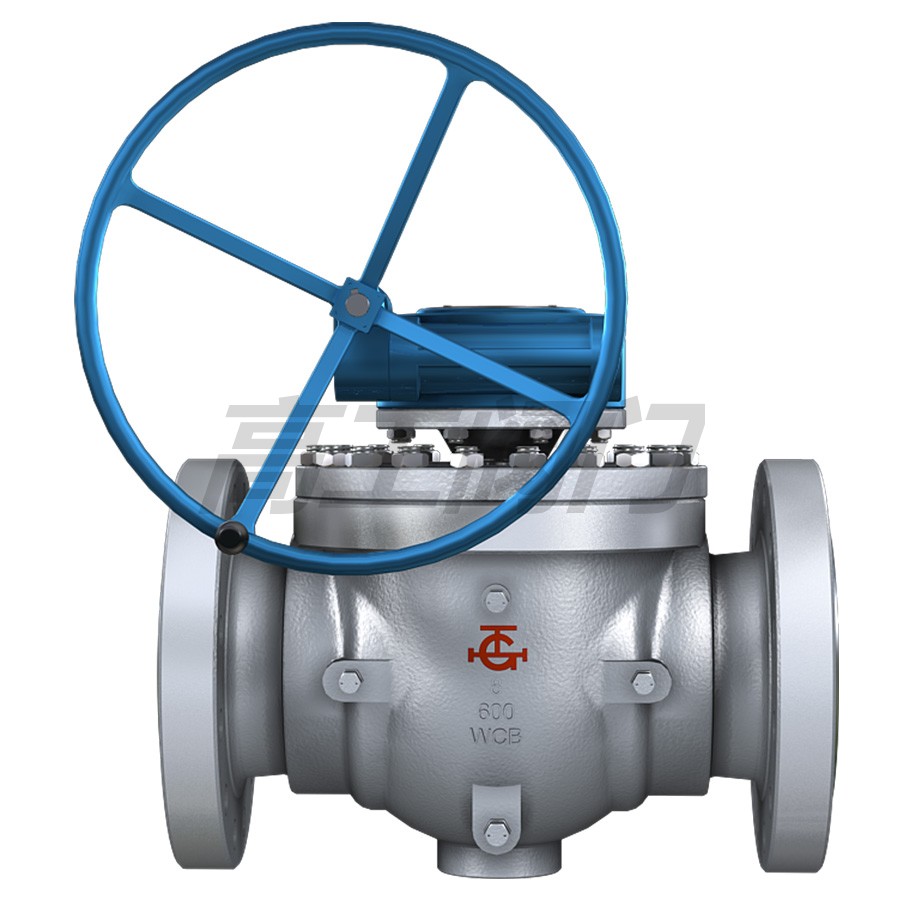

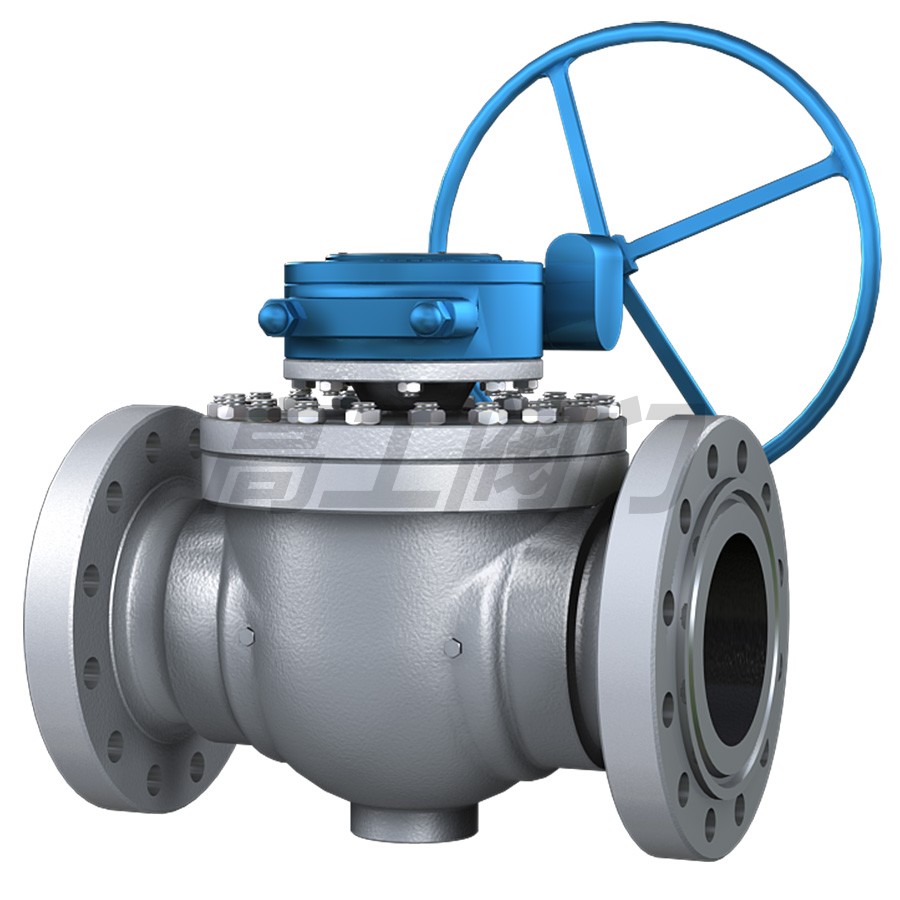

頂裝式鑄鋼球閥

概述

頂裝式鑄鋼球閥整體式閥體設計上裝式樞軸固定支持，法蘭結構整體式樞軸固定球桿設計雙阻塞泄放功能高強度整體式球桿結構。 確保了球體的精確定位樞軸采用防吹出保護結構2組O型密封圈，加上閥桿上的防火填料結構。 有效地防止泄露防腐蝕，低摩擦系數的軸承因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動。 具有進口和出口雙向密封功能性能優越的標準尼龍和PEEK閥座，確保了低壓狀態下的有效密封密封劑住入器設計，在緊急狀態下可住入密封膠，對閥桿或閥座進行密封采用獨特的閥座可縮回技術。 在線可更換球桿。閥桿密封圈金屬閥座及波紋彈簧扭矩減少到最小，便于電動閥門操作球桿與閥體有效接觸的，性能優越的防靜電接地設備預置驅動裝置平臺及螺孔，隨時可裝配驅動裝置防火功能；當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。

頂裝式鑄鋼球閥性能規范

頂裝式鑄鋼球閥 主要零部件材料

主要外形尺寸 CLASS 150

主要外形尺寸 CLASS 300

主要外形尺寸 CLASS 150

主要外形尺寸 CLASS 300

主要外形尺寸 CLASS 600 ＊Gear Operated

主要外形尺寸 CLASS 900

主要外形尺寸 CLASS 1500

主要外形尺寸 CLASS 600

主要外形尺寸 CLASS 900

主要外形尺寸 CLASS 1500

鑄鋼球閥概述

鑄鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥，電動鑄鋼球閥，鑄鐵球閥，不銹鋼球閥，全銅球閥等。鑄鋼球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
