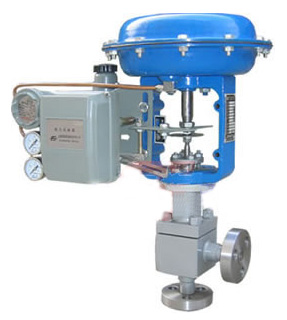

ZJHS氣動高壓角型調節閥
ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。
產品特點
閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||||
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可調范圍
|
30：1
|
|||||||||||||||
|
公稱壓力
|
標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
|
|||||||||||||||
|
閥芯形式
|
單座柱塞型閥芯
|
|||||||||||||||
|
流量特性
|
直線、等百分比
|
|||||||||||||||
|
工作溫度
|
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
|
|||||||||||||||
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產
|
|||||||||||||||
允許壓差
|
公稱通徑
DN(mm) |
PN320
|
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
||||||||||||||||||||||
|
PN220
|
|||||||||||||||||||||||||||||||||
|
閥座直徑
|
3
|
4
|
6
|
4
|
6
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
|
|
輸入信號
kgf/cm2 (0.2～0.1) |
|
320
|
200
|
320
|
200
|
80
|
320
|
200
|
80
|
40
|
20
|
80
|
40
|
16
|
4
|
4
|
16
|
4
|
6
|
16
|
25
|
1
|
16
|
0.6
|
|||||||||
|
|
220
|
160
|
|
220
|
160
|
64
|
40
|
140
|
64
|
25
|
64
|
16
|
25
|
8
|
20
|
6
|
10
|
4
|
6
|
2.5
|
|||||||||||||
|
輸入信號
kgf/cm2 (0.6～1.8) |
|
320
|
320
|
160
|
100
|
320
|
160
|
64
|
160
|
35
|
64
|
20
|
55
|
16
|
30
|
10
|
16
|
6
|
|||||||||||||||
|
|
320
|
220
|
200
|
110
|
220
|
200
|
70
|
200
|
45
|
70
|
25
|
70
|
20
|
35
|
14
|
20
|
8
|
||||||||||||||||
主要零件材料
|
零件名稱
|
閥體
|
閥桿
|
閥芯
|
閥座
|
填料
|
壓縮彈簧
|
波紋薄膜
|
|
材料
|
40鍛鋼
不銹鋼 鉬二鈦 |
2Cr13
不銹鋼 鉬二鈦 |
2Cr13或堆
焊鈷鉻鎢 硬質合金 |
2Cr13或堆
焊鈷鉻鎢 硬質合金 |
V形
聚四氟乙烯圈 |
60Si2Mn
|
丁睛橡膠
夾尼襯里 |
性能指標
|
序號
|
項目
|
單位
|
不帶定位器
|
帶定位器
|
|
|
1
|
基本誤差
|
％
|
±4
|
±1
|
|
|
2
|
回差
|
％
|
2.5
|
1
|
|
|
3
|
死區
|
％
|
1.5
|
0.1
|
|
|
4
|
允許泄漏量
|
％
|
為C值的0.01％，對C≤4.Q泄≈0
|
||
|
5
|
額定流量系數Kv偏差
|
C≤4
|
％
|
±15
|
|
|
流量特性誤差
|
C>4
|
％
|
±10
|
||
外形尺寸
|
公通徑
(mm) |
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
L1(mm)
|
100
|
105
|
105
|
120
|
135
|
190
|
225
|
275
|
315
|
365
|
400
|
510
|
|
|
L2(mm)
|
83
|
90
|
105
|
120
|
135
|
165
|
190
|
215
|
260
|
290
|
300
|
400
|
|
|
薄膜式
|
H(mm)
|
407
|
406
|
425
|
401
|
493
|
502
|
500
|
630
|
630
|
620
|
848
|
910
|
|
D(mm)
|
285
|
360
|
470
|
620
|
|||||||||
|
重量(KG)
|
37
|
43
|
46
|
52
|
93
|
160
|
123
|
224
|
297
|
442
|
650
|
780
|
|
|
活塞式
|
H(mm)
|
527
|
526
|
545
|
521
|
586
|
595
|
593
|
655
|
655
|
645
|
758
|
820
|
|
D(mm)
|
264
|
352
|
490
|
||||||||||
|
重量(KG)
|
51
|
57
|
60
|
66
|
92
|
105
|
122
|
217
|
290
|
435
|
628
|
758
|
|
產品外形尺寸圖
結構圖
溫馨提示：“ZJHS氣動高壓角型調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
