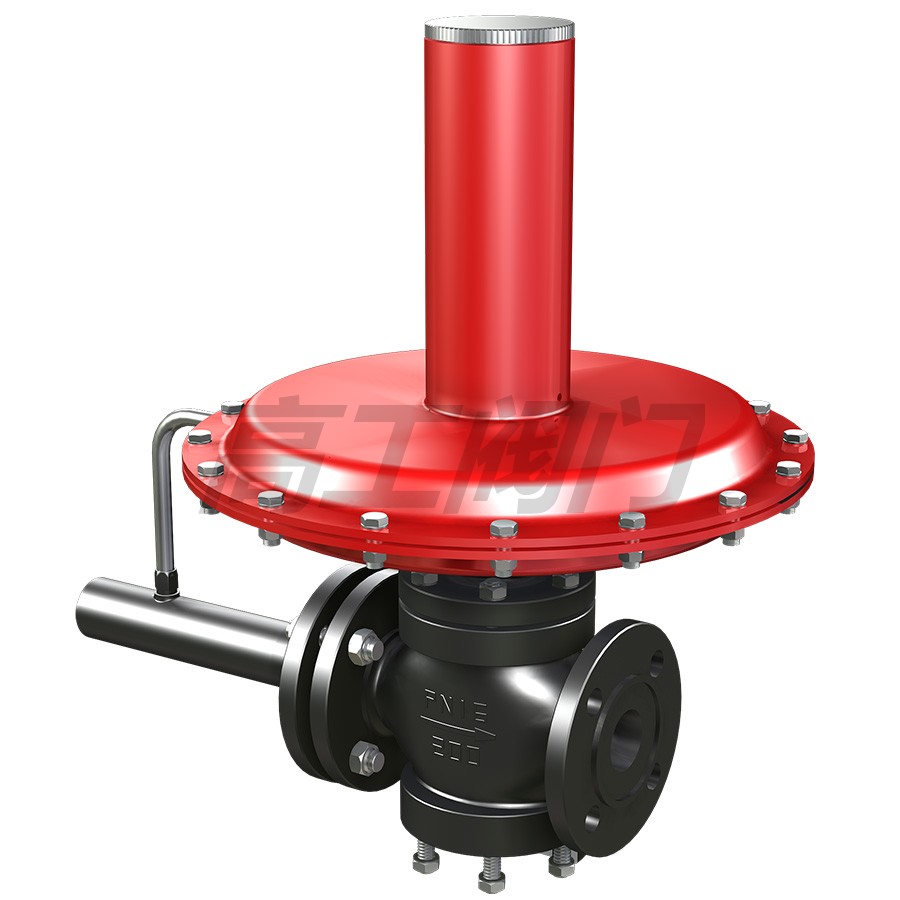

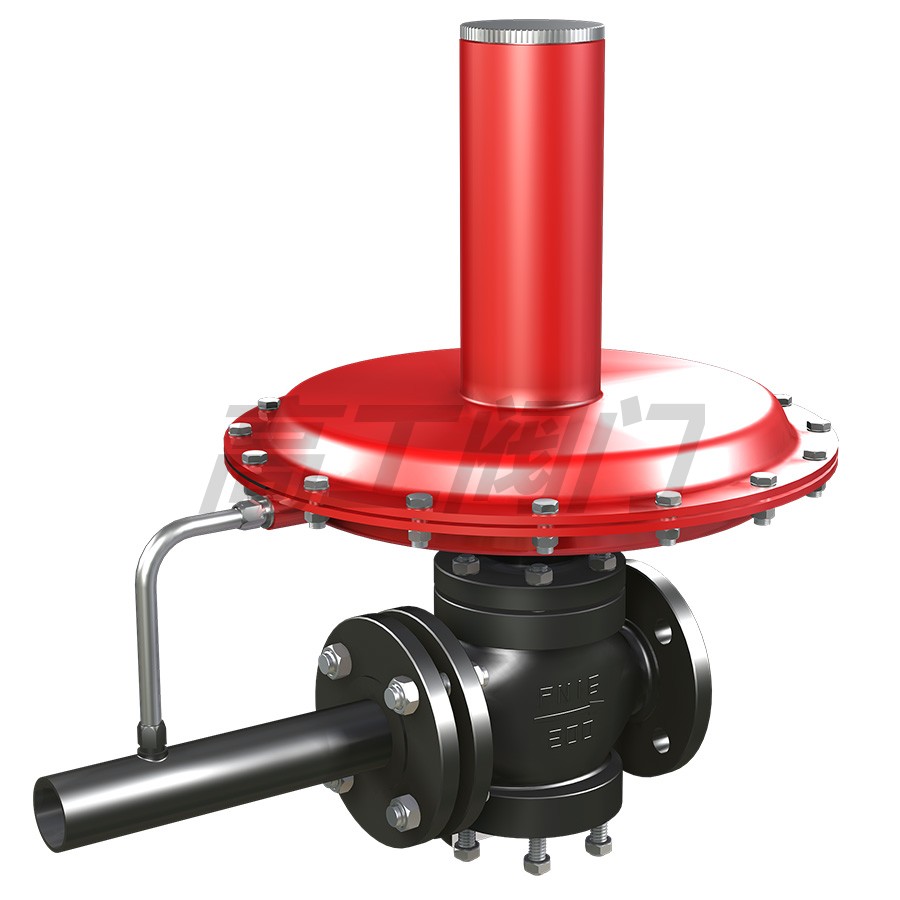

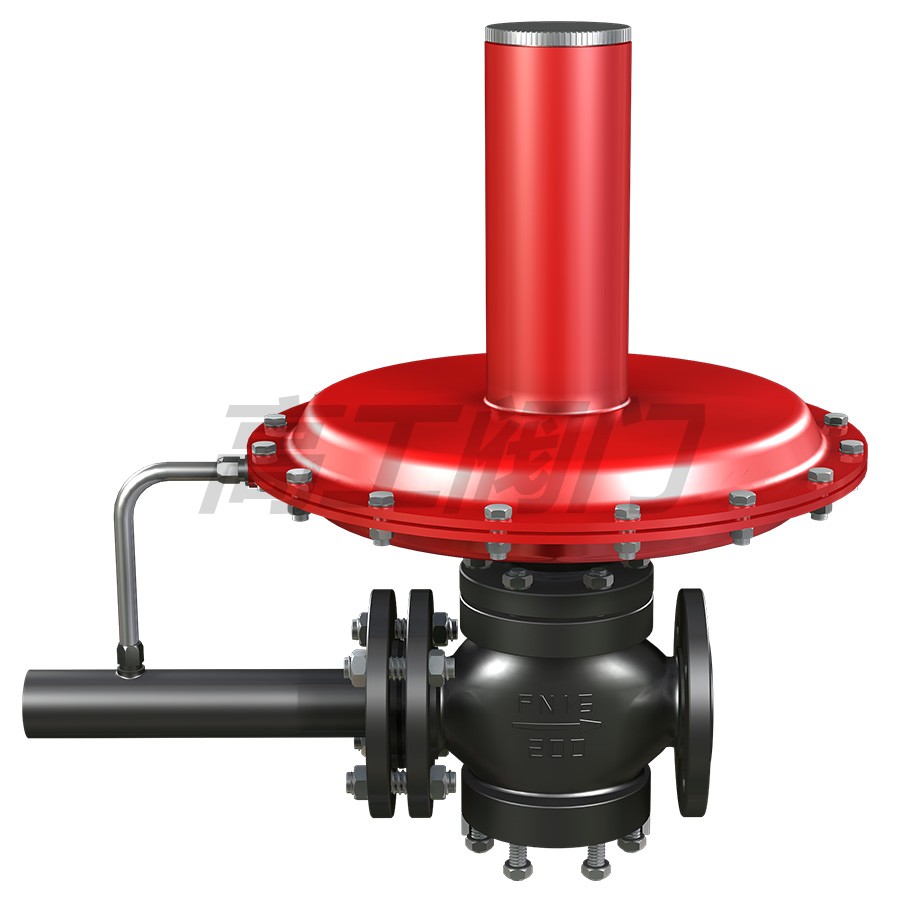

ZZCP/N 自力式壓差調節閥

自力式壓差調節閥安裝在中壓鍋爐給水管道或高加疏水管道上，供調節給水流量用。適用水溫≤100℃，適用介質為油品。

結構特點
1.閥體主要由閥體、閥蓋、閥瓣、套筒、閥桿組成。
2.閥門為套筒柱塞式結構，上下閥座，閥門流量是靠閥瓣在套筒中做垂直移動時，改變套筒的流通面積來進行調節。
3.閥桿、閥瓣由銷連成一體。
4.閥門的開、關由電動執行器來控制。

主要技術參數

公稱通徑 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數 (Kv)	3.2	5	8	12.5	20	32	50	80	125	190	280	420	500
公稱壓力 (Mpa)	1.6 、 4.0
壓力設定值范圍 (kpa)	5～25 、 10～60 、 20～100 、 50～150 、 100～250 、 200～250 、 450～100
壓力平衡件	波紋管									套筒
最大允許壓差△ P(Mpa)	2.5						2		1.6		1.5	1
介質溫度 ( ℃ )	氣體≤ 80; 液體≤ 140; 加隔離罐≤ 200
固定流量特性	快開 ( 特性與國外相同 )
法蘭連接形式	PN1.6Mpa 按 GB9113.1-2000 平面、突面整體鋼制管法蘭 , 閥體突面 PN4.0Mpa 按 GB9113.2-2000 凹凸面整體鋼制管法蘭 , 閥體凹面
執行機構信號接口	M12*1.5

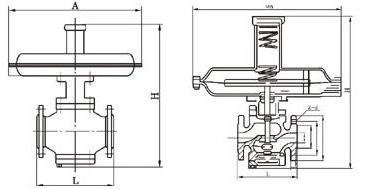

產品外形尺寸圖

外形尺寸

公稱通徑 DN		15	20	25	32	40	50	65	80	100	125	150	200	250
法蘭端面距 L		140		160	180	200	230	290	310	350	400	480	630	700
高度 H		390						450		520	625	725	895
0.05～0.25	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 kg	21	21.5	22.5	29	29.5	32	46	51	65	135	185	425	485
0.1～0.6	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.2～1.0	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.5～1.5	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
1.0～2.5	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
2.0～5.0 4.5～10	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485

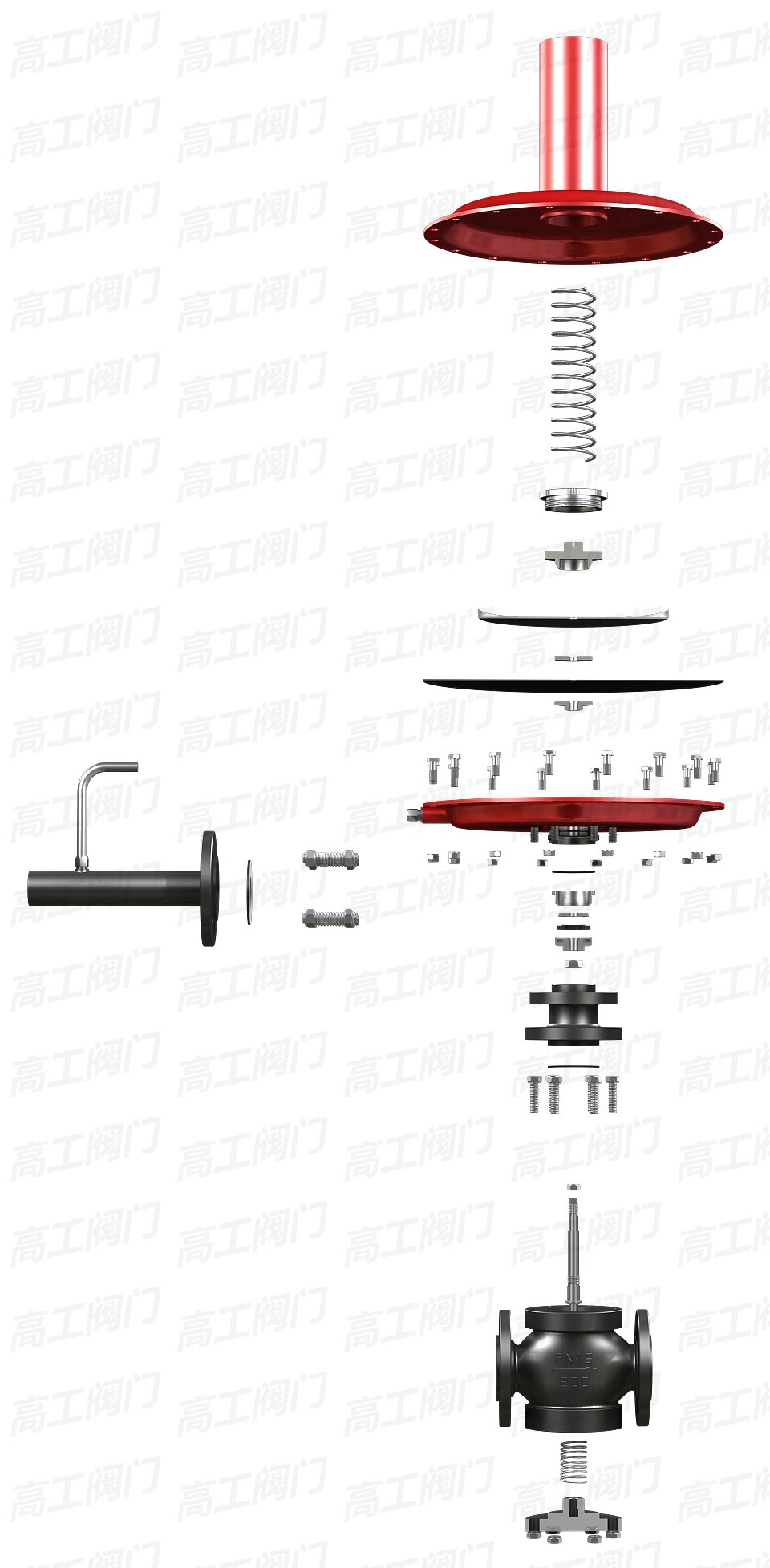

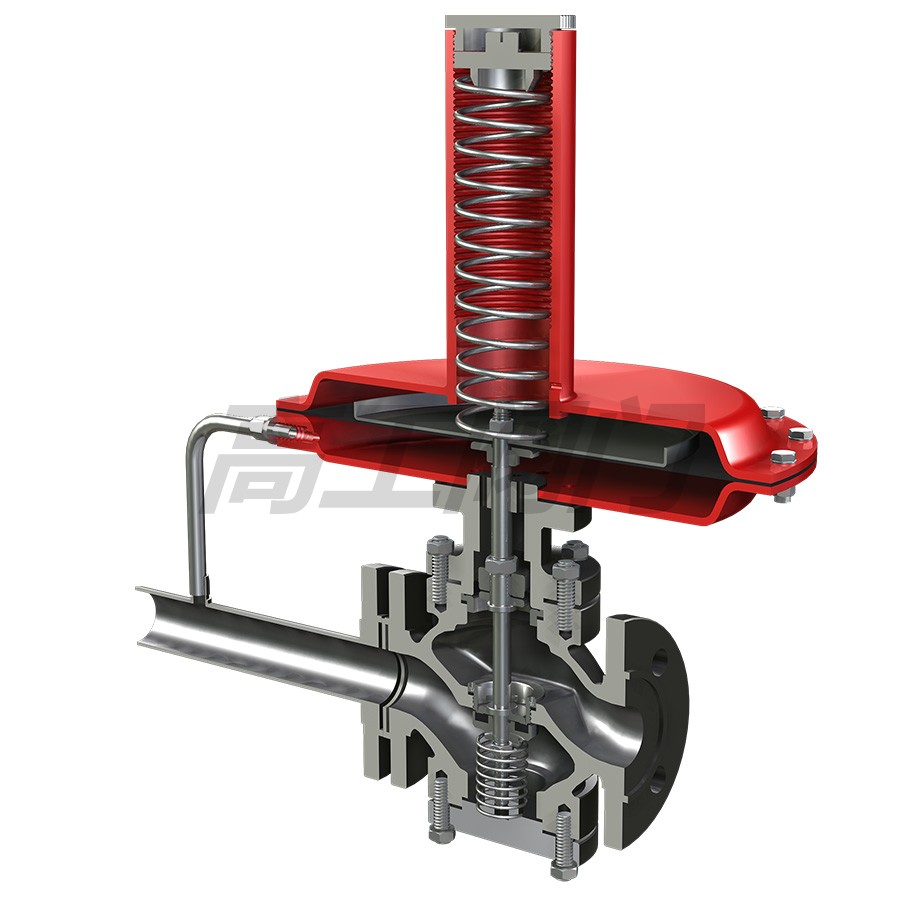

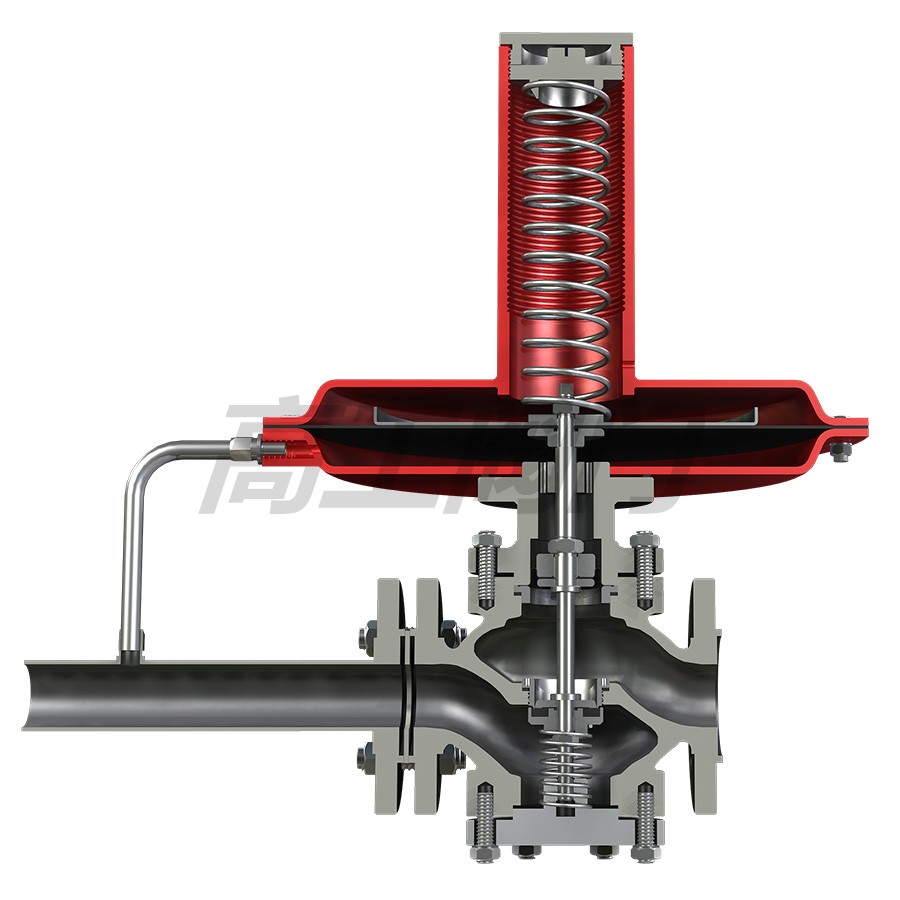

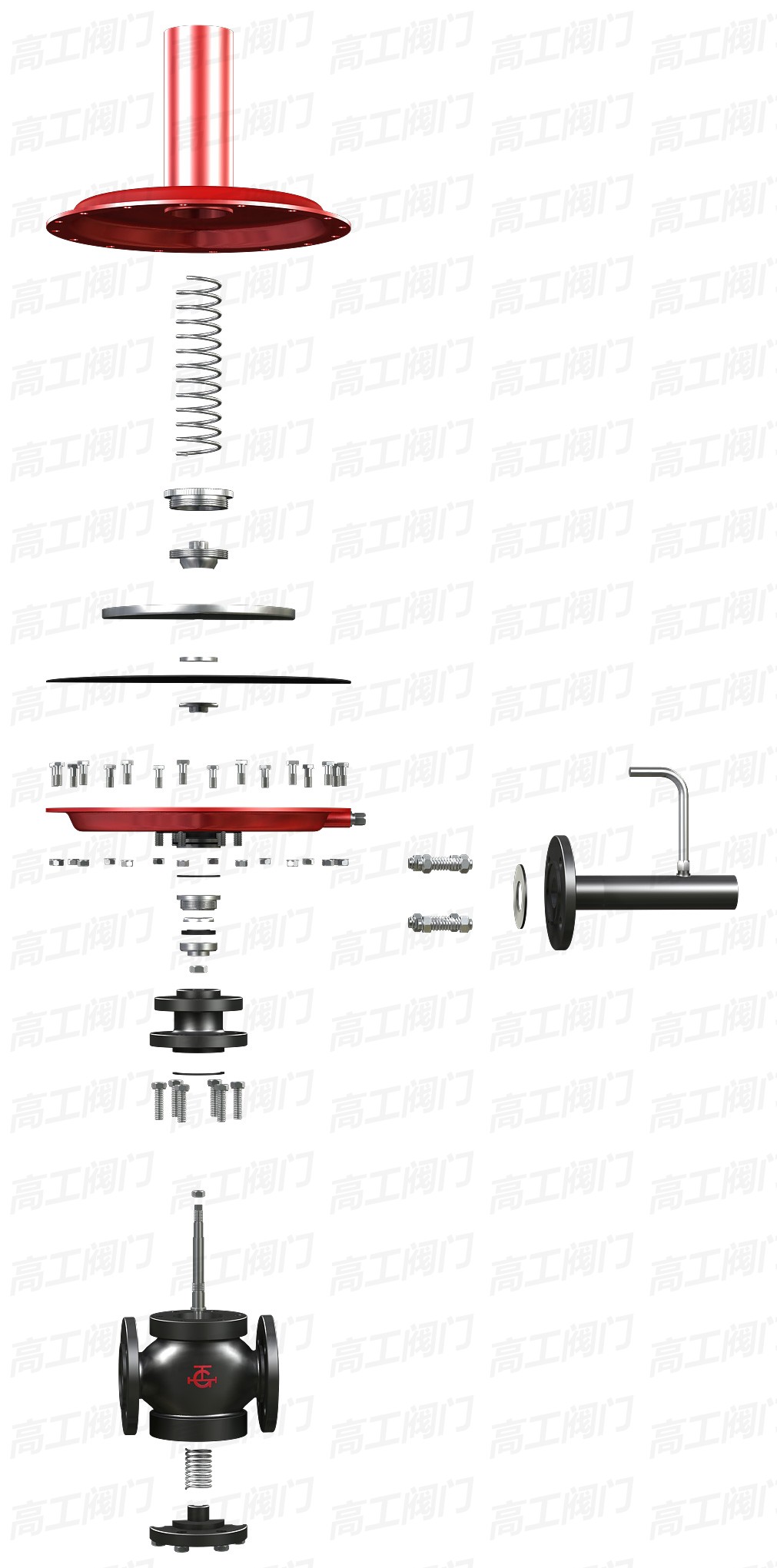

結構圖

溫馨提示：“ZZCP/N 自力式壓差調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
